10.2.6  板区详细内力
[菜单路径] 设计结果 > 内力结果 > 板区详细内力
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
本项用于在三维模型中，查看各种荷载工况或荷载组合作用下，任意位置板带（板区）的详细内力值。
适用基础类型: 平板式/梁板式筏基（板元法）, 桩筏基础, 独基+防水板。



图10.2.6-1  板区详细内力

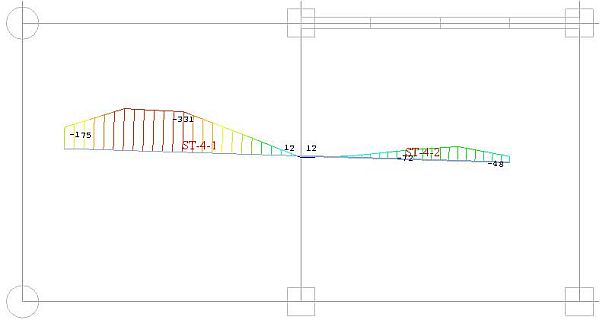

图10.2.6-2  板区详细内力图



（1）荷载工况/荷载组合：选择需要查看内力的工况或荷载组合；
（2）内力：选择需要显示的内力，包括弯矩和剪力；
（3）板区定义：用户定义需要详细显示内力的板带（板区）范围，包括板带的宽度、名称和起始点 ；在板带列表中显示用户已定义的板带名，还可以编辑或删除已定义的板带；

  • 板区列表：显示用户已定义的需要显示的板带名；

（4）显示选项
① 填充类型：选择内力显示图形的填充样式；

  • 无：只显示内力图形的外轮廓线，如图10.2.6-3（a）；

  • 线填充：显示内力图形由线填充，如图10.2.6-3（b）；

  • 全填充：如图10.2.6-3（c）；

② 系数：内力图形的显示比例；
③ 正常：三维（3D）显示内力图；

  • 平面：在平面视图（俯视图）上显示内力图。

（5）显示选项：对图形显示的样式进行设置；

  • 等值线：点后面的按钮，显示”r;等值线详细设置”对话框，对等值线显示方式进行设置；

  • 数值：选择在模型中是否输出内力的数值，点击后面的按钮，将弹出”r;数值输出详细设置”对话框，对数值输出进行设置；

  • 图例：选择在模型中是否显示内力输出的图例，点击后面的按钮，将弹出”r;图例详细设置”对话框，对图例输出进行设置

  • 显示宽度： 显示板带宽度轮廓线；

（6）输出位置：设置输出内力值的位置，可选择只显示最大值或全部显示。



（a）                                                                           （b）

（c）



图10.2.6-3  板内力填充方式
