10.3.1  反力图
[菜单路径] 设计结果 > 反力结果 > 反力图
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
本项用于在三维模型中，查看筏板和基础梁在各种荷载工况或荷载组合作用下，用于有限元分析计算的地基净反力。

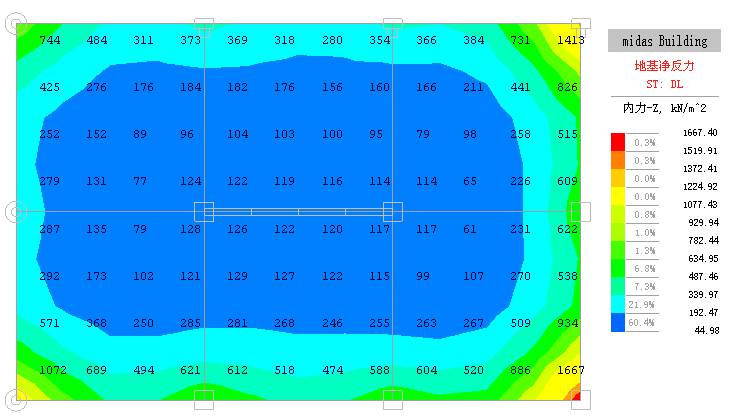

图10.3.1-1  地基净反力



图10.3.1-2  地基净反力验算结果

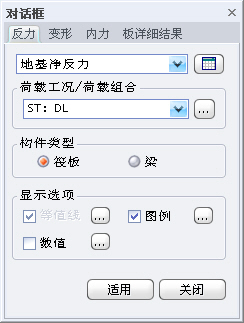

（1）荷载工况/荷载组合：选择需要查看地基净反力的荷载工况或荷载组合，点击后面的按钮可查看荷载组合列表；
（2）构件类型：选择需要显示反力的基础构件类型，包括筏板和地基梁；
（3）显示选项：对图形显示的样式进行设置；详细说明见第10.2.6节，这里不再详述。


注意事项

（1）地基净反力的计算方法在 " 分析设计参数 " 中定义，有弹性地基法、平均反力法及K值法等，地基净反力主要用于基础的有限元分析计算用荷载。
（2）输出的地基净反力向上为正，向下为负。
