| 功能说明 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|

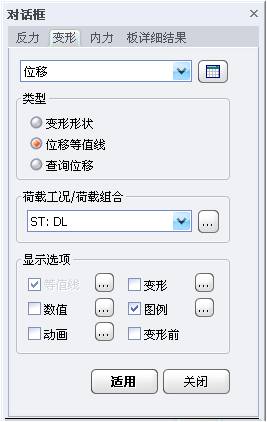

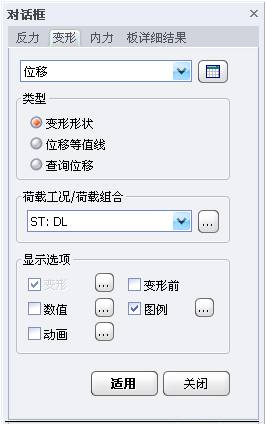

（a） 变形形状 （b）查询位移 | |||||||||||||||||||||||||||
|
图10.4.1-1 变形结果 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|

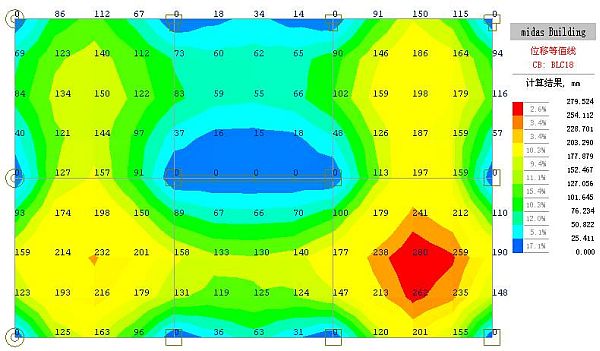

图10.4.1-2 位移等值线 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
本项用于在三维模型中，查看基础构件在各种荷载工况或荷载组合作用下有限元分析后的位移结果，点击"位移"后面的按钮可以以表格形式输出各点的位移。
| |||||||||||||||||||||||||||
|
（1）类型：选择需要显示的变形类型，包括变形形状、位移等值线、查询位移；当选择查询位移时，需在模型中点选要查看位移的节点或输入节点号，点击【适用】后，在命令信息栏中输出该节点的位移值；
（2）荷载工况/荷载组合：选择需要查看位移结果的荷载工况或荷载组合，点击后面的按钮可查看荷载组合列表； （3）显示内容：对模型中显示的内容和样式进行选择和设置；
| |||||||||||||||||||||||||||
|
|
