11.3.7  底板弯矩

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明
本项用图形的方式输出独基底板的弯矩值。

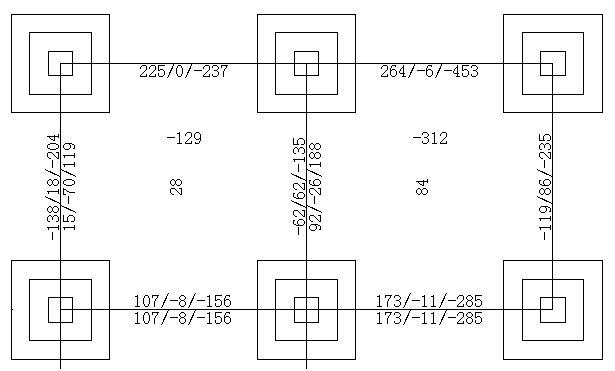

图11.3.7-1  底板弯矩

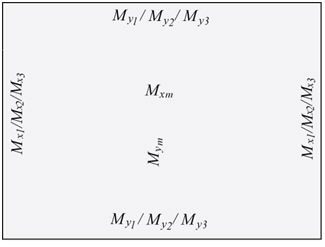

图11.3.7-2  底板弯矩示意图



       其中：
My1/ My2/ My3——为底板支座绕y轴方向弯矩，依次为左端、中部、右端弯矩。
Mx1/ Mx2/ Mx3——为底板支座绕x轴方向弯矩，依次为左端、中部、右端弯矩。
Mxm——为底板绕y轴方向的跨中弯矩。
Mym——为底板绕x轴方向的跨中弯矩。

注意事项

        （1）底板弯矩是按板元法计算出来的；

       （2）弯矩数值后面括号内数值为最不利组合号。
