11.3.8  底板配筋

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明
本项用图形的方式输出独基底板的计算配筋面积。



图11.3.8-1  底板配筋

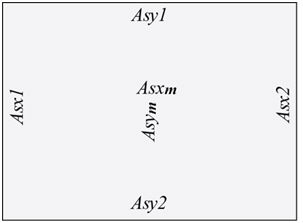

图11.3.8-1   底板配筋示意图



   其中：
Asx1/Asx2——底板沿构件坐标系x轴方向的支座配筋面积；
Asy1/Asy2——底板沿构件坐标系y轴方向的支座配筋面积；
    Asxm——底板沿构件坐标系x轴方向的跨中配筋面积；
     Asym——底板沿构件坐标系y轴方向的跨中配筋面积。

注意事项

          配筋面积数值后面带（b）的，表示此钢筋配置于板下部；数值后面带（t）的，表示此钢筋配置于板上部。钢筋的配置位置与弯矩的正负号确定原则是对应的。
