11.4.5 计算配筋

区分

版本 / Revision No.

改善建议者

改善内容

内容列表

产品功能

Ver.112 R3 / No.2009-03

—

手册内容

Ver.110 R2 / No.2009-02

—

功能说明

本项主要功能是输出地基梁的计算配筋面积，程序默认输出的结果为各荷载组合中最不利的配筋结果，也可以查看其它荷载组合的配筋结果。图中各数值的含义见下面图形说明。

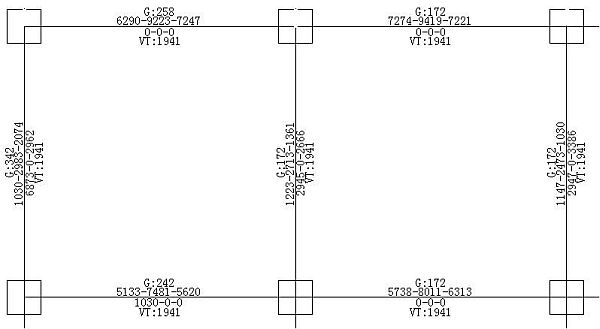

图11.4.5 地基梁计算配筋面积

其中：

Asul-Asum-Asur——为梁上部左端、跨中、右端配筋面积（mm2）；
Asdl-Asdm-Asdr——为梁下部左端、跨中、右端配筋面积（mm2）；
Asv——为梁左端、右端抗剪箍筋面积和剪扭箍筋面积的较大值（mm2）；
Ast——为梁受扭纵筋面积（mm2）；
G、VT——为箍筋及剪扭配筋标志。

注意事項

（1）当梁受扭时，配置的箍筋单肢面积不应小于Ast1。
（2）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。
（3）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。
（4）梁设计超限时，输出 " * " 字符，表示此梁截面截面验算未通过或配筋超限。
