11.4.6  底板弯矩

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明
以图形的方式查看底板的弯矩设计值，程序默认按荷载组合中最不利结果输出，也可以查看其它荷载组合的结果。图中给出了板跨中和支座处的弯矩，弯矩括号内数值为荷载组合号，单位为：kN.m/m。

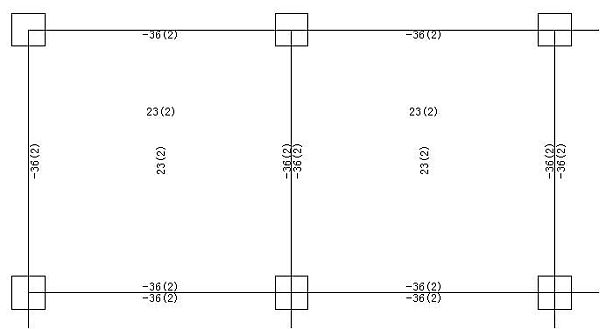

图11.4.6-1  地基梁底板弯矩

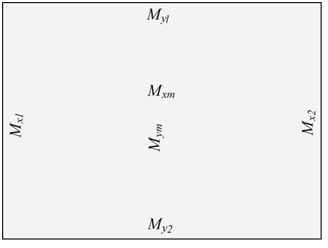

图11.4.6-2  底板弯矩示意图



     其中：

Mx1/Mx2——绕构件坐标系y轴旋转的支座弯矩，底板下部受拉为正，上部受拉为负；
My1/My2——绕构件坐标系x轴旋转的支座弯矩，底板下部受拉为正，上部受拉为负；
Mxm——绕构件坐标系y轴旋转的跨中弯矩，底板下部受拉为正，上部受拉为负；
Mym——绕构件坐标系x轴旋转的跨中弯矩，底板下部受拉为正，上部受拉为负。
