11.4.7  底板配筋

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明
以图形的方式查看底板的计算配筋面积，程序默认按荷载组合中最不利配筋结果输出，也可以查看其它荷载组合的配筋结果。图中给出了板跨中和支座处的配筋面积，板配筋超限时，输出 " * "  字符表示，单位：mm2/m。

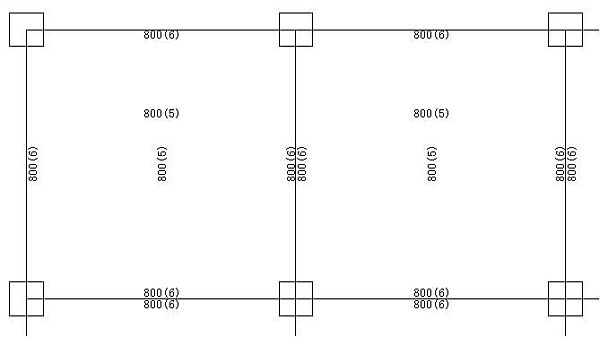

图11.4.7  地基梁底板配筋

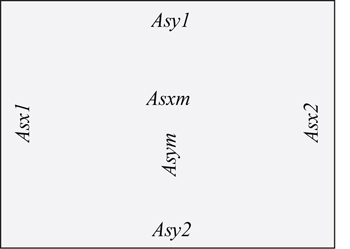

图11.4.7-2  底板配筋示意图



      其中：

Asx1/Asx2——底板绕构件坐标系x轴方向的支座配筋面积；
Asy1/Asy2——底板绕构件坐标系y轴方向的支座配筋面积；
Asxm——底板绕构件坐标系x轴方向的跨中配筋面积；
Asym——底板绕构件坐标系y轴方向的跨中配筋面积。



注意事項

配筋面积数值后面带（b）的，表示此钢筋配置于板下部；数值后面带（t）的，表示此钢筋配置于板上部。钢筋的配置位置与弯矩的正负号确定原则是对应的。
