11.5.1  筏板验算
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —


1

承载力



功能说明
用图形的方式查看筏板基础在各种荷载标准组合作用下的地基承载力验算结果。

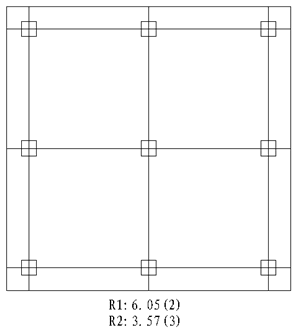

图11.5.1.1  筏板基础地基承载力验算



      其中：
R1— 地基承载力特征值与基底平均反力的比值。当R1≥1.0时，表明满足地基承载力要求，绿色字体显示；当R1＜1.0时，表明不满足地基承载力要求，红色字体显示。
R2— 1.2倍的地基承载力特征值与基底最大反力比值，当R2≥1.0时，表明满足地基承载力要求，绿色字体显示；当R2＜1.0时，表明不满足地基承载力要求，红色字体显示。



2

荷载重心



功能说明
以图形的方式查看筏板的荷载重心和形心，程序分别输出了重心和形心的坐标、总的竖向力及x、y向的偏心，并给出了筏板偏心验算的结果。对于桩筏基础输出荷载的重心及群桩反力的合力中心。

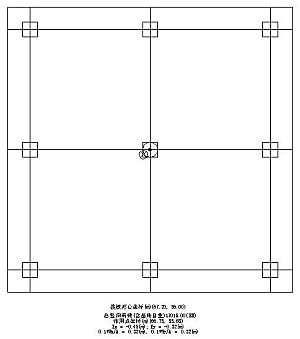

图11.5.1.2  筏板荷载重心



      其中：
  Ex、Ey——分别为沿X、Y轴的偏心距。
Wx、Wy——分别为沿X、Y轴的基础底面边缘抵抗矩。
           A——为基础底面的面积。



3

筏板抗浮



功能说明
以图形方式查看地下室抗浮验算结果，并给出建筑物自重、水浮力及两者的比值和地下水位标高。

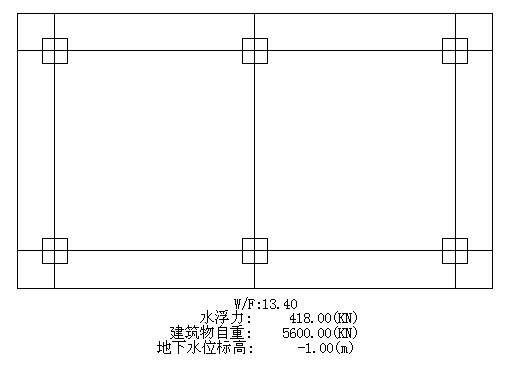

图11.5.1.3  筏板抗浮



     其中：
W——基础自重与其上作用的永久荷载标准值之和，不考虑活荷载；
F——地下水浮力标准值。
当 W/F≥1时，表明抗浮稳定验算满足要求；当 W/F＜1时，表明抗浮稳定验算不满足要求。



4

平板式筏基



功能说明

1. 内筒剪切

以图形的方式查看内筒的剪切验算结果，验算结果以剪切抵抗力与剪切力的比值方式输出。

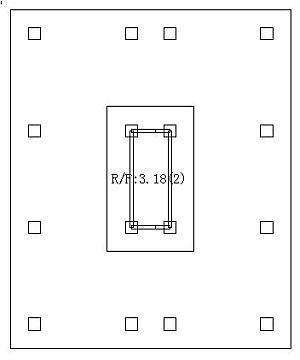

图11.5.1.4-1  筏板内筒剪切



      其中：

R——截面剪切承载力。
F——截面剪切力。
当R/F≥1.0时，表明截面剪切承载力满足要求；当R/F＜1.0时，表明截面剪切承载力不满足要求。



2. 内筒冲切

    用图形的方式查看内筒的冲切验算结果，验算结果以冲切抵抗力与冲切力的比值方式输出。

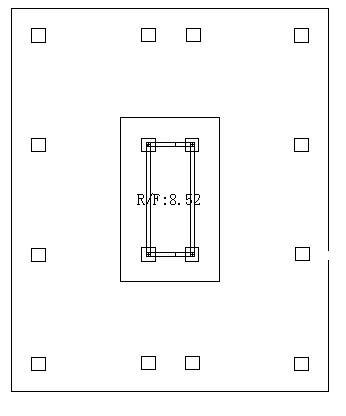

图11.5.1.4-2  筏板内筒冲切

     其中：

           R——截面冲切承载力。
           F——截面冲切力。
        当R/F≥1.0时，表明截面冲切承载力满足要求；当R/F＜1.0时，表明截面冲切承载力不满足要求。



3. 变厚度剪切

   用图形的方式查看筏板厚度变化处截面的剪切验算结果。程序自动搜索筏板厚度变化处的截面，并对该截面处进行剪切承载力验算。验算结果以截面剪切抵抗力与剪切力比值的方式输出。

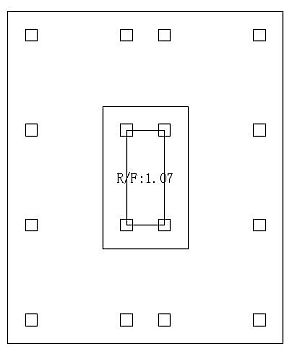

图11.5.1.4-3  筏板变厚度剪切



     其中：

R——截面剪切承载力；
F——截面剪切力。
当R/F≥1.0时，表明截面剪切承载力满足要求；当R/F＜1.0时，表明截面剪切承载力不满足要求。



4. 柱冲切

    用图形的方式查看平板式筏基中柱对筏板的冲切验算结果。

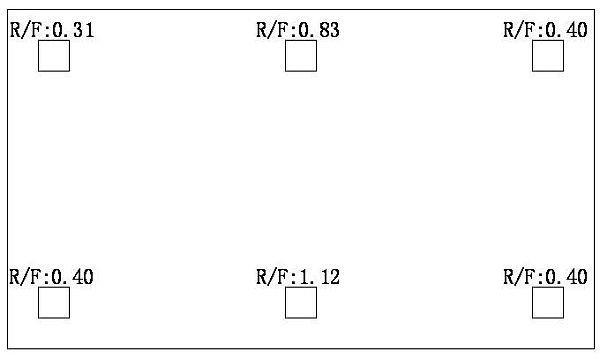

图11.5.1.4-4  筏基柱冲切验算结果



    其中：

R——筏板冲切抵抗力。
F——筏板的冲切力。
当R/F≥1.0时，表明筏板满足冲切验算要求；当R/F＜1.0时，表明筏板不满足冲切验算要求。



5. 柱剪切

    用图形的方式查看平板式筏基柱边处筏板剪切验算结果。

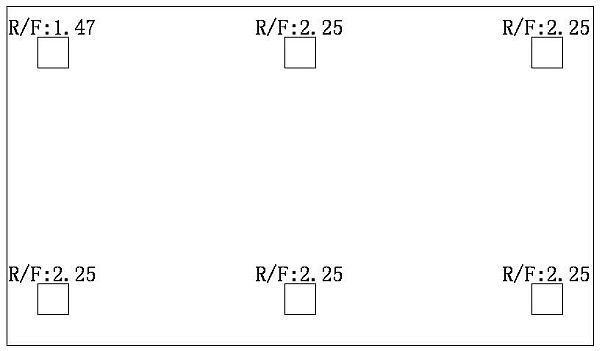

图11.5.1.4-5  柱边处筏板剪切验算结果



   其中：

R——柱边缘处单位宽度筏板剪切承载力。
F——柱边缘处单位宽度的剪切力。
当R/F≥1.0时，表明筏板满足剪切验算要求；当R/F＜1.0时，表明筏板不满足剪切验算要求。



       6.  剪力墙冲切

            用图形的方式查看平板式筏基剪力墙边处筏板冲切验算结果。

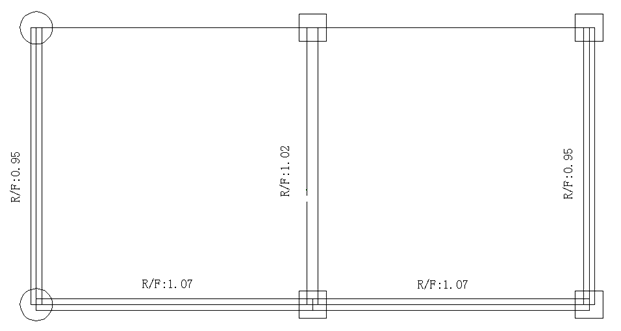

图11.5.1.4-6  剪力墙冲切



     其中：

          R——剪力墙边缘处单位宽度筏板冲切承载力。
         F——剪力墙边缘处单位宽度的冲切力。
    当R/F≥1.0时，表明筏板满足冲切验算要求；当R/F＜1.0时，表明筏板不满足冲切验算要求。



      7.  剪力墙剪切

         用图形的方式查看平板式筏基剪力墙边处筏板剪切验算结果。

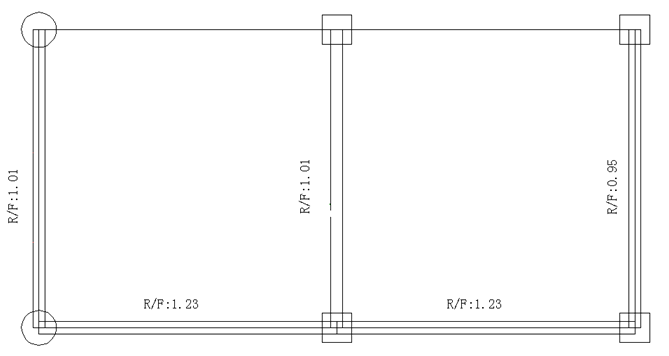

图11.5.1.4-7   剪力墙剪切



     其中：

         R——剪力墙边缘处单位宽度筏板冲切承载力。
         F——剪力墙边缘处单位宽度的冲切力。
   当R/F≥1.0时，表明筏板满足冲切验算要求；当R/F＜1.0时，表明筏板不满足冲切验算要求。



5

 梁板式筏基



功能说明

1. 底板冲切

   本项用于梁板式筏基底板冲切验算结果的查看，在图中可以输出每个区格筏板的验算结果。



(a) 比值结果

(b) 数值结果

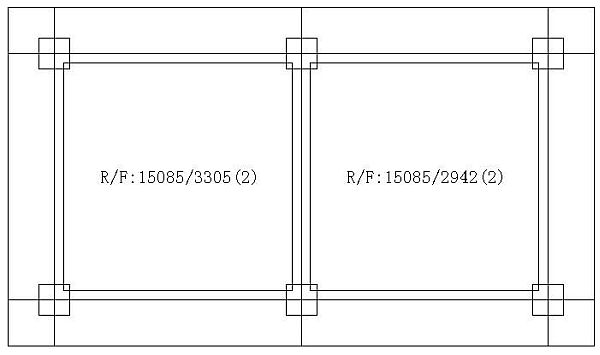

图11.5.1.5-1  梁板式筏基底板冲切验算



    其中：

R——底板冲切抵抗力。
F——底板上的冲切力。
当R/F≥1.0时，表明梁板式筏基底板满足冲切验算要求；当R/F＜1.0时，表明梁板式筏基底板不满足冲切验算要求。



2. 底板剪切

   本项用于梁板式筏基底板剪切验算结果的查看，在图中可以输出每个区格筏板的验算结果。



(a) 比值结果

(b) 数值结果

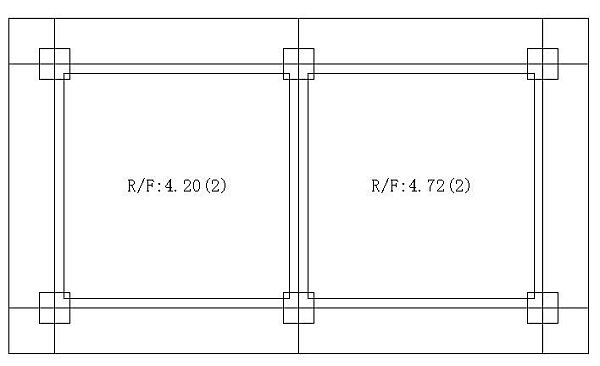

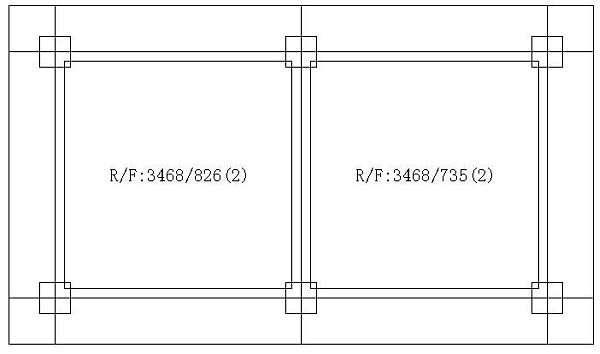

图11. 5.1.5-2  梁板式筏基底板剪切验算



   其中：

R——底板剪切抵抗力；
F——底板上的剪切力。
当R/F≥1.0时，表明梁板式筏基底板满足剪切验算要求；当R/F＜1.0时，表明梁板式筏基底板不满足剪切验算要求。
