| 功能说明 | |||||||||||||||||||||||||||
|
本项以图形的方式查看桩的水平承载力验算结果。程序对每根桩都输出x和y方向桩的水平承载力与水平力的比值及其相应的荷载组合号。程序默认按最不利荷载组合输出，也可以查看其它荷载组合作用下的结果，验算用荷载组合均为荷载效应标准组合。 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|

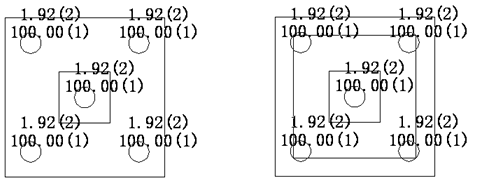

图11.6.3 桩水平承载力验算 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
其中各桩上的两排数字为验算结果，上排数值为单桩水平承载力与桩顶x向水平力的比值，下排为单桩水平承载力与桩顶y向水平力比值。比值大于等于1.0时，表明满足承载力要求，绿色字体显示；比值小于1.0时，表明不满足承载力要求，红色字体显示。括号中的数字为验算用荷载组合号。 | |||||||||||||||||||||||||||
|
|
