11.6.1  抗压承载力

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明



本项以图形的方式查看桩的抗压承载力验算结果，对每根桩程序都输出桩竖向承载力与竖向压力的比值，及其相应的荷载组合号。程序默认按最不利荷载组合输出，也可以查看其它荷载组合作用下的结果，验算用荷载组合均为荷载效应标准组合。

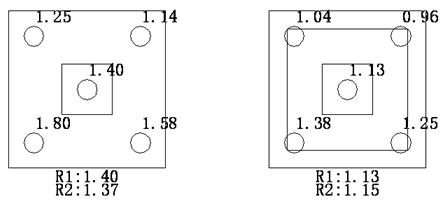

图11.6.1  桩抗压承载力验算



     其中：
R1——基桩竖向承载力特征值Ra与承台或筏板中桩平均竖向压力Nk的比值。当R1≥1.0时，表明桩基承载力满足要求，绿色字体显示；当R1＜1.0时，表明桩基承载力不满足要求，红色字体显示。
R2——1.2倍基桩竖向承载力特征值Ra与承台或筏板中桩最大竖向压力Nkmax的比值。当R2≥1.0时，表明桩基承载力满足要求，绿色字体显示；当R2＜1.0时，表明桩基承载力不满足要求，红色字体显示。
承台及筏板中每根桩标注的数值为单桩竖向承载力与该桩竖向压力的比值，括号内数值为对应的荷载组合号。
