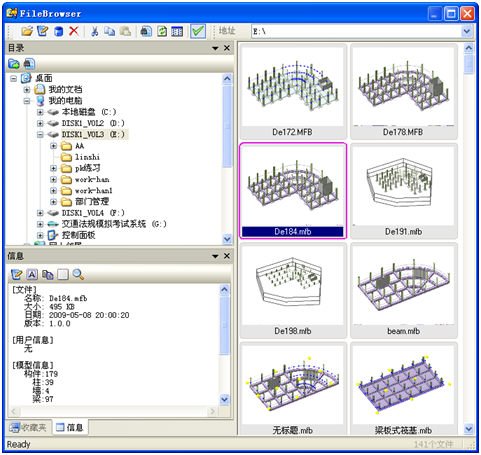

图13.1.1-1 浏览器
此功能用于浏览用户计算机中保存的基础大师模型,便于用户查找。
(1)目录 选择文件所在的目录或通过多样的搜索条件找到所需文件的功能。 保存:在目录对话框中选取一个路径,将当前路径保存在收藏夹中,便于用户下次在收藏夹中直接查看文件; 查找 :点击此按钮弹出如下对话框,用户可在此查找文件;

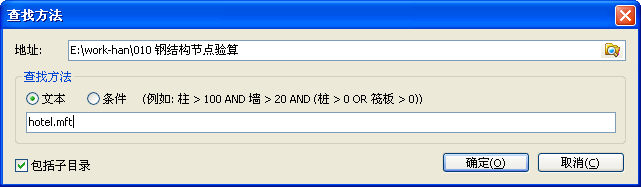

图13.1.1-2 查找文件
文本:输入文本信息,模型文件信息中有与之相符的模型文件将被查找到; 条件:条件查找,输入查找的条件,符合条件的模型文件则被查找到; 包括子目录:不勾选,则只能查找当前目录下符合条件的模型;勾选,可查找当前目录及其子目录下符合查找条件的模型。
(2)收藏夹 保存用户常用的文件夹路径,用户可将储存模型的文件夹路径保存在此处,便于查找和浏览模型; 重命名 :重命名当前选择的文件夹; 新建 :重新查找一个文件夹,并将其路径保存在收藏夹中; 删除 :删除当前选择的文件夹; 上移 :将当前选择的文件夹在表格中向上移动一格; 下移 :将当前选择的文件夹在表格中向下移动一格;
(3)信息 显示并可修改选中的模型文件中包含的项目信息,包括文件信息、用户信息和模型信息。

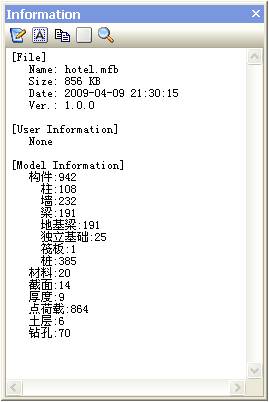

图13.1.1-3 模型信息
文件信息:可以看到文件的一般信息(名称、大小、建立日期及程序版本等); 用户信息:用户通过浏览器提供的功能直接输入的信息。在位于上端的工具栏点击修改图标( )就可以弹出编辑对话框。编辑的内容在编辑对话框中自动存到模型文件中。 模型信息:可以看到模型的基本信息。包括该模型的构件数量、材料、截面、荷载、土层及钻孔等信息。 :修改当前模型的用户信息; :全部选择信息中文本内容; :复制选择的文本内容到剪贴板; :清除当前模型的所有信息内容; :查找信息内容,当前模型中信息与之相符的被选中;
(4)模型浏览页面 在对话框右侧显示当前目录及子目录中保存的模型文件,或显示符合查找条件的模型,方便用户查看和查找模型。
