| 功能说明 |
|
显示菜单主要用于显示模型的细部信息，包括点、构件、特性、荷载和显示五个标签页。每个标签页的内容在第14.6.1.1节至第14.6.1.6节中将分别加以介绍。
- 显示选项：打开显示选项的对话框，对该对话框的介绍详见第14.6.2节。
- 全部重设：取消对该对话框的设置，对话框恢复到默认值。
- 适用：保存对话框的设置结果，不关闭对话框。可以同时在模型视图中看到显示的效果。
|
|
|
|
|
|
|

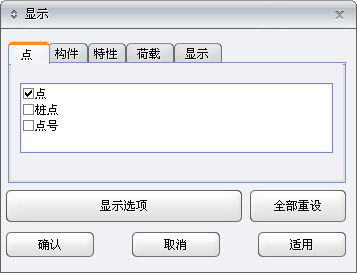

| 图14.6.1.1 显示—点 |
|
|
| 功能说明 |
- 点：在模型空间中显示节点；
- 桩点：在模型空间中显示桩点；
- 点号：在模型空间中显示节点的编号，包括点的编号和桩点的编号。
|
|
|
|
|
|
|
|
|
|
图14.6.1.2
显示—土层 |
|
|
| 功能说明 |
- 钻孔：在模型视图中显示钻孔，也可单击工具箱中的图标
 实现该功能。
- 土层网格：显示钻孔的网格线，也可单击工具箱中的图标
 实现该功能。
- 三维地形图：显示三维的地下土层分布图，也可单击工具箱中的图标
 实现该功能。
- 土层等高线：显示三维地下土层的等高线。
- 地下水位线：显示稳定水头标高线。
- 延伸土层到整个基础：当土层的三维地形图在平面上没有包含整个基础时，自动将土层延伸，使其完全包含整个基础，也可单击工具箱中的图标
 实现该功能。
|
|
|
|
|
|
|
|
|

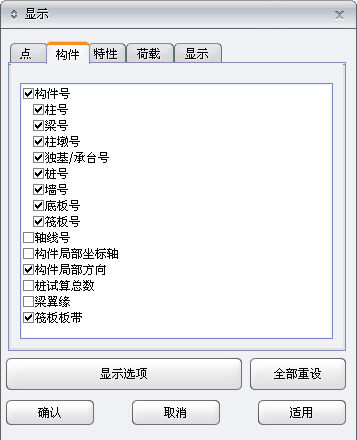

| 图14.6.1.2 显示—构件 |
|
|
| 功能说明 |
- 构件号：包括柱号、梁号、柱墩号、独基/承台号、桩号、墙号、底板号和筏板号。勾选相应的选项表示在模型视图中显示相应构件的编号，构件编号的字体和颜色可在视图>显示>选项>字体>构件号菜单下进行设置。
- 构件局部方向：显示构件的局部方向，即i节点到j节点的方向。
- 桩试算总数：布置桩基础时，执行了桩试算的命令后，显示桩试算结果。
- 梁翼缘：布置梁板式筏基时，执行了自动生成翼缘的命令后，显示肋梁的翼缘。
- 筏板板带：布置筏板基础时，执行了自动生成板带或自定义板带的命令后，显示筏板的板带。
|
|
|
|
|
|
|
|
|
| 图14.6.1.3 显示—特性 |
|
|
| 功能说明 |
|
在对话框中对于特性的显示分别按照构件类型和特性类型进行分类，需要用户分别选择。首先选择需要显示特性的构件类型，包括：柱、墙、板、柱墩、独基/承台、梁、桩和筏板；然后选择需要显示特性的内容，包括：材料、截面和厚度。
|
|
|
|
|
|
|
|
|

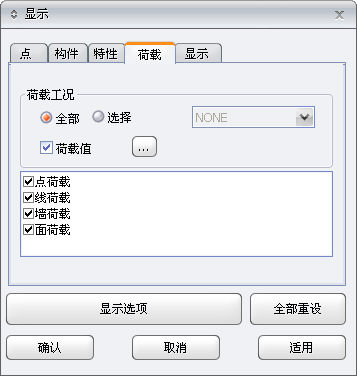

| 图14.6.1.5-1 显示—荷载 |
|
|
| 功能说明 |
|
荷载分为点荷载、线荷载、墙荷载和面荷载四种类型进行输出。
- 荷载值：显示荷载的数值。点击
 ，出现图14.6.1.5-2所示的对话框。用户可以选择默认格式、定点格式和指数格式进行显示，同时可以设置小数点的输出位数。
|
|
|
|
|

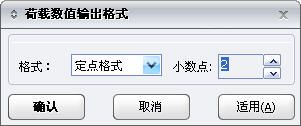

| 图14.6.1.5-2 显示—荷载数值输出格式 |
|
|
|
|
|
|
|
|

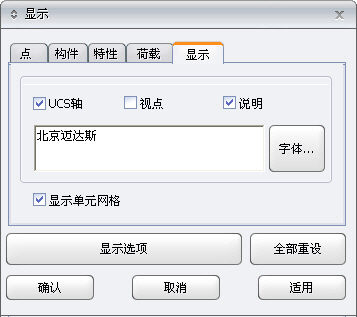

| 图14.6.1.6 显示—显示 |
|
|
| 功能说明 |
- 说明：在空白栏中输入文字，可以在模型视图的左上角显示出来。点击
 ，对输入文字的字体进行设置。
- 显示单元网格：后处理时，显示单元网格划分的情况。
|
|
|
| 注意事項 |
|
（1）只有勾选了"点"，再勾选"桩点"，模型视图中才会显示"桩点"。
（2）在荷载显示中，墙荷载和线荷载的区别在于，墙荷载是上部结构传递下来的荷载，线荷载是用户在附加荷载中定义的荷载。
|
|
|
