17.1.2  地基梁基础
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
手册内容 Ver.110 R2 / No.2009-02



功能说明

(1)地基承载力验算
根据确定的地基梁翼缘宽度,地基承载力的验算方法同独立柱基,参见第17.1.1节内容,其中对于偏心荷载作用时,验算公式中的基础抵抗矩W采用积分的方法计算。

(2)地基梁翼缘宽度的确定
 程序可以按地基承载力自动确定地基梁的翼缘宽度。计算时首先要利用k值法求得地基梁的基底反力,即地基梁分担的柱下节点荷载。
 k值法是假设地基梁支承于弹性地基上,将上部结构荷载作用于地基梁上进行分析,然后求得地基梁上的反力,此反力即为地基梁分担的柱下节点荷载。

  计算反力时,弹性地基的基床反力系数k是根据用户所选的持力层土的类型内部自动取值。

(3)地基梁局部承压验算
当地基梁的混凝土强度等级小于柱的混凝土强度等级时,尚应验算柱下地基梁顶面的局部受压承载力,计算方法完全同独立基础,参见第17.1.1节内容。

(4)地基梁的内力计算
地基梁采用梁元法分析,根据边界条件的不同,分为弹性地基梁和倒楼盖两种;弹性地基梁分析方法参见第17.3节内容,这里不再详述;倒楼盖分析方法即假定上部结构刚度无穷大,基础只有局部弯矩不存在整体弯曲,程序内部是在基础刚度矩阵中加大柱、墙节点竖向位移刚度,约束竖向位移。按倒楼盖法分析时,作用于地基梁上的线荷载计算方法分为k值法及平均反力法,这两种荷载计算方法的介绍参见第9.1.4节内容。

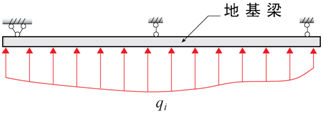

图17.1.2  倒楼盖法分析示意
