17.3.3  考虑上部结构的分析

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明

在基础分析中可以考虑上部结构的刚度进行分析，基础分析时考虑上部结构刚度需要事先在结构大师程序中导出基础大师程序的分析模型，并将上部结构的刚度凝聚到基础模型的节点上。考虑上部结构的凝聚刚度的基础的整体刚度矩阵(K*FF)可按下面公式计算。





         式中：

          KBB —— 上部结构的刚度；

          KBF —— 上部结构和基础的耦联刚度；

          KFB ——  基础和上部结构的耦联刚度；

          KFF ——  基础刚度。

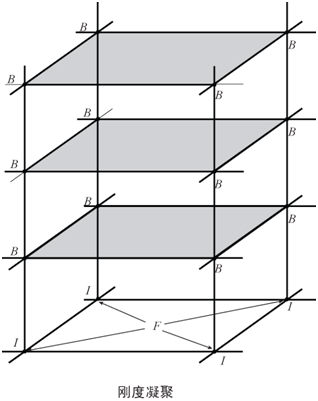

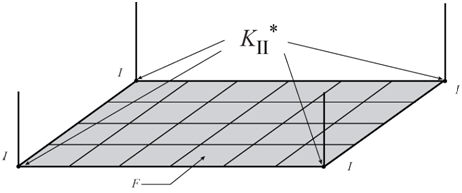

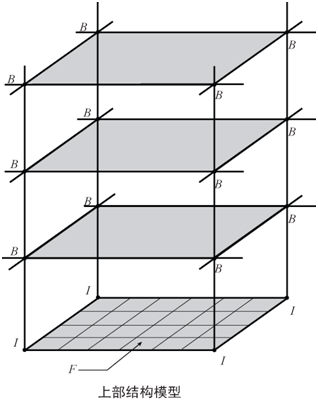

图17.3.3-1 上部结构模型                                                                               图17.3.3-2 基础上的刚度凝聚



图17.3.3  考虑上部结构的刚度的基础分析模型
