| [菜单路径] 上部结构 > 点网 |
| |
 |
|
|
| |
| 功能说明 |
|
|
|
|
|

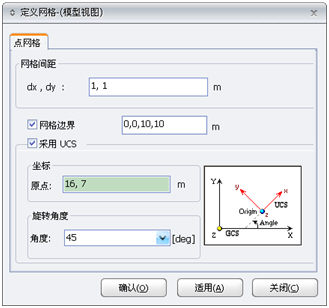

图3.1.1-1
点网格 |
|
|
|
点网就是在x-y平面上以点的形式显示的网格，方向与x、y轴平行排列，设置点网便于捕捉和定位。本菜单用户可以设置网格间距和网格显示区域。
|
- 网格边界：如果仅在特定范围内显示点网格，需要勾选"网格边界"前复选框，并交互网格边界值。按Xmin,
Ymin, Xmax, Ymax的顺序输入数据；默认不勾选，则整个模型视图中显示点网格。
- 采用UCS：选定是否采用用户坐标系；采用用户坐标系时，勾选"采用UCS"前复选框，并交互原点及旋转角度；将UCS坐标系与点网格一起使用可提供高效的建模环境。
- 原点：输入用户坐标系UCS原点的坐标值。既可以输入坐标值，也可以用鼠标点击文本框后再点击模型视图的相应点位置即可；
- 旋转角度： 用户坐标系的x-y平面绕整体坐标系GCS的Z轴旋转时，输入旋转角度（对Z轴用右手法则确定旋转角度的正负号）。
|
|
|
| 注意事項 |
|
（1）在此设置的点网格间距只能应用于当前工作状态，并可以随时更改网格间距。在工具>工具>首选项>环境（视图）中设置的点格间距将被设定为默认的点格间距，每次打开新文件或已有文件时，将按默认的点网间距工作；
（2）打开点网可以进行点捕捉及建立构件时可以准确定位等。
|
| |
 |
|
