3.1.2 矩形轴网
[菜单路径] 上部结构 > 轴网输入 > 矩形轴网
区分
版本 / Revision No.
改善建议者
改善内容
内容列表
产品功能
Ver.112 R3
/ No.2009-03
—
—
—
—
手册内容
Ver.110 R2
/ No.2009-02
—
—
—
—
功能说明

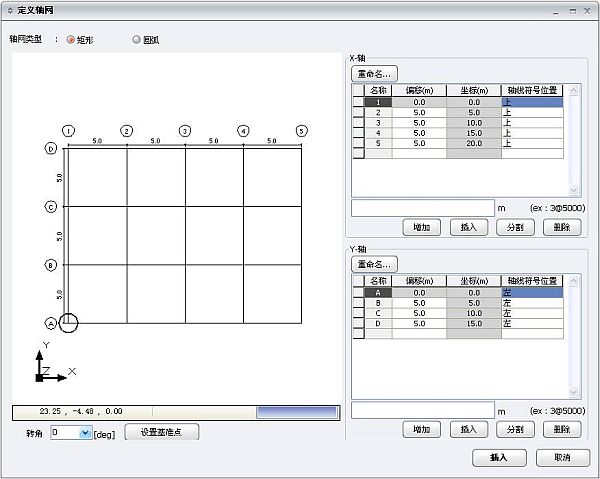

图3.1.2-1 建立正交轴网
网格类型
：程序共有直线轴网、圆弧轴网两种轴网，当前是矩形正交轴网；
X-轴
与
Y轴
的输入方法相同；
重命名：
点击此按钮，弹出命名对话框，在此可以设置轴线名称的前缀和后缀；前缀只能是一个字母，后缀可在对话框里的3类中选择；
图3.1.2-2 轴线命名
轴线表格：
显示已输入的轴线，包括轴线名称、轴线间距、坐标和轴线符号位置；其中轴线间距用户可以交互，轴线符号位置可设置为上、下、两端、无或左、右、两端、无；
轴线间距输入框：
在此输入轴线间距，默认单位为米，具体输入方式参见注意第1条；
添加：
添加输入框中输入的轴线，也可按键盘上"Enter"键进行添加；
插入：
在轴线表格中选择一行，在其后插入当前输入框中的间距；
分割：
在轴线表格中选择一行，将其分割分两部分或几部分，详见注意第2条；
删除：
在轴线表格中选择一行，将其删除；
旋转角（度）：
插入轴网时的旋转角度，逆时针为正，顺时针为负；
选择基准点：
选择插入轴网时的基准点，在示意图中点取即可；
插入：
插入当前轴网；
取消：
取消当前输入。
注意事項
（1）轴网间距输入框中，用户可逐一输入各轴网间距，也可以用如下两种方式输入：
a. 4.5，6，5.4，4.8表示连续输入间距为4.5m，6m，5.4m，4.8m的轴网；
b. 3@6表示输入3个间距为6米的轴网；
（2）分割轴线时，用户在轴线表格中选择要分割的行，在轴网间距输入要分割成的数值，点击【分割】按钮即可；
