3.1.3  圆弧轴网
[菜单路径] 结构 > 轴网定义 > 圆弧轴网

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明

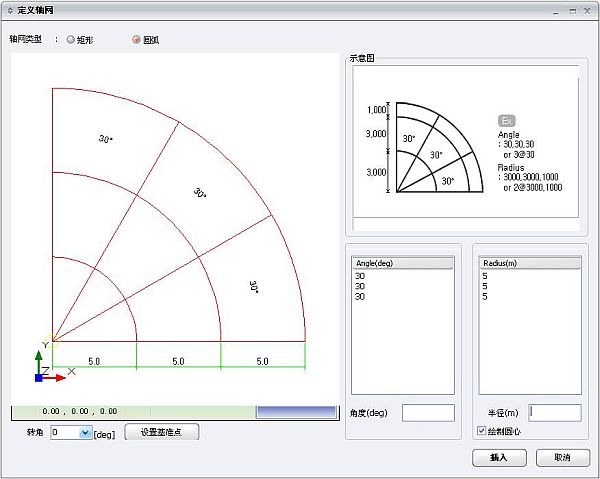

图3.1.3  曲线轴网



  • 网格类型：程序共有矩形轴网、圆弧轴网两种轴网，当前是圆弧轴网；
  • 角度（度）：在此输入角度值，按"Enter"键添加；
  • 半径：在此输入半径值，按"Enter"键添加；
  • 绘制原点：确定是否绘制出原点，勾选则绘制；



注意事項
（1）角度和半径的输入方式与正交轴网的轴线间距输入框相同；
（2）旋转角、【选择基准点】、【插入】等按钮的操作方法同矩形轴网，详细介绍参见第3.1.2节。
