4.1.1  集中荷载
[菜单路径] 荷载 > 附加荷载 > 集中荷载
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
通过该功能可以添加或删除集中荷载。用户通过在表格中定义集中荷载，在模型中选择施加集中荷载的节点，完成集中荷载的添加或删除。

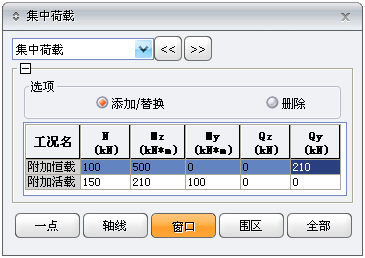

图4.1.1-1  集中荷载


（1）选项
    选择添加/替换或是删除集中荷载。
（2）集中荷载表格
    用户在表格中完成集中荷载的定义，工况分为附加恒载和附加活载，集中荷载包括轴力N，构件局部坐标系中y、z轴方向的弯矩My、Mz以及y、z轴方向的剪力Qy、Qz。
（3）方法
     选择集中荷载的布置方式，程序提供5种方式布置集中荷载。
  • 一点：直接用光标捕捉一点布置集中荷载；
  • 轴：在轴网中点取轴线，该轴线上所有竖向构件的节点上都布置上集中荷载；
  • 窗：用光标截取矩形窗口，窗口内所有竖向构件的节点上都布置上集中荷载；
  • 围：用光标点取多个点围成一个任意形状的围栏，双击鼠标结束围栏的布置，围栏内所有竖向构件的节点上布置上集中荷载；
  • 全部：模型中所有的竖向构件的节点都布置上集中荷载。



操作示例

布置集中荷载（窗口）

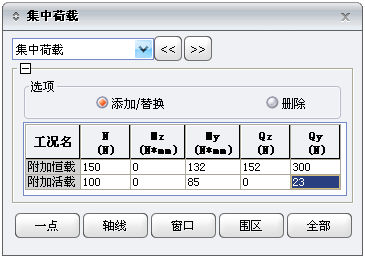

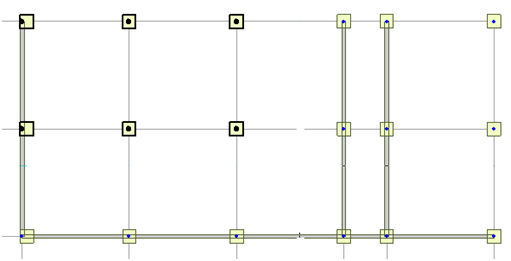

    (a) 定义集中荷载                                                                                                                     (b) 加载点选择

图4.1.1-2  集中荷载的布置



（1）在荷载表格中定义需要布置的集中荷载值；
（2）点击"窗口"，用光标在模型中窗选布置集中荷载的竖向构件即可。
