4.1.3  面荷载
[菜单路径] 荷载 > 附加荷载 > 面荷载
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
在底板、筏板上可以施加均布面荷载q（kN/m2）。

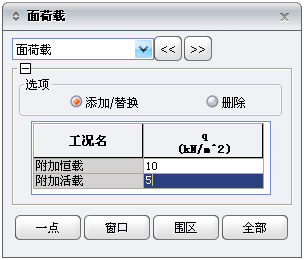

图4.1.3-1  面荷载



操作示例

布置面荷载（一点）

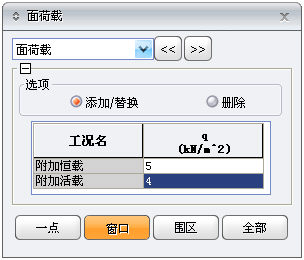

 (a) 定义面荷载

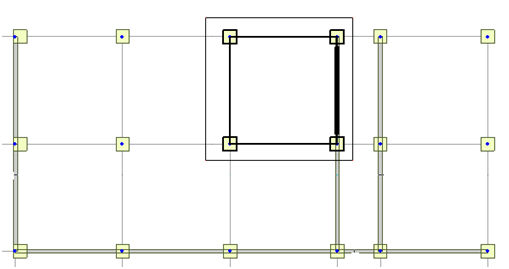

                      ( b)  选择加载对象

图4.1.3-2  面荷载的布置



操作顺序：

（1）在荷载表格中定义的面荷载值；
（2）点击"一点"，用光标在模型中点选择布置面荷载的构件。



注意事項
（1）在同一点或同一构件上多次布置附加荷载时，前次布置的荷载将被最后布置的荷载替换。
（2）集中荷载、均布线荷载和均布面荷载作用方向：向下为正，向上为负；
（3）附加恒载和附加活载在基础荷载及内力计算时，将分别与上部结构传来的恒荷载（DL）和活荷载（LL）进行叠加；
（4）用户可通过路径视图>显示>显示>荷载查看附加荷载的布置情况，还可以通过路径荷载>荷载编辑中拾取查看并修改附加荷载的大小，参见第4.4节；
