5.2.2 定义钻孔土层
[菜单路径] 地质资料 > 布置钻孔 > 定义钻孔土层
区分
版本 / Revision No.
改善建议者
改善内容
内容列表
产品功能
Ver.112 R3
/ No.2009-03
—
—
—
—
手册内容
Ver.110 R2
/ No.2009-02
—
—
—
—
功能说明
定义和修改钻孔坐标和各土层的厚度；

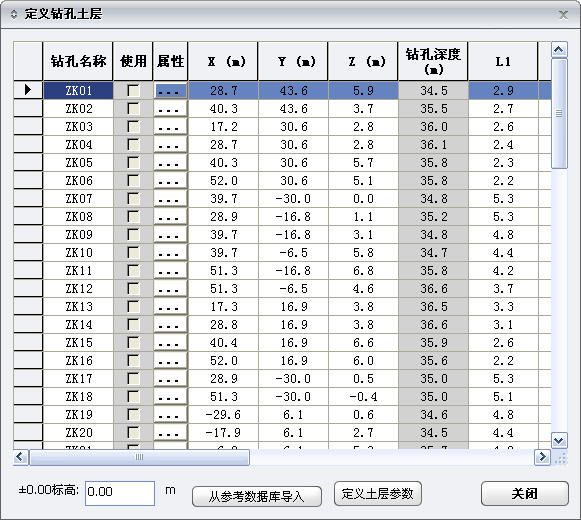

图5.2.2-1 定义钻孔土层
布置好钻孔以后，各钻孔的默认土层及其属性是用户在
第5.1.1节
土层参数对话框中定义的数据，用户可以查看和修改各个钻孔的坐标、土层的厚度；钻孔深度为该钻孔各土层的厚度之和，用户在修改各土层厚度后，此值将随之变化。
（1）属性：

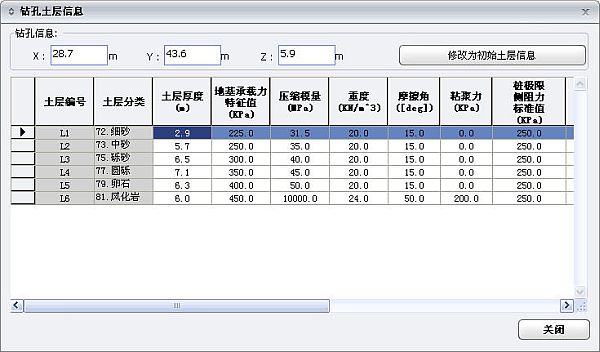

点击 按钮将显示该钻孔的土层信息，如图5.2.2-2所示，用户可以查看并修改该钻孔的土层特性及坐标位置。
图5.2.2-2 钻孔土层信息
（2）使用：
若在"钻孔土层信息"中修改了某钻孔的土层信息，则在"定义钻孔土层"相应行的方框自动被勾上，提示用户此行数据已改变；
（3）±0.00标高：
用户使用绝对标高时，在空格中输入上部结构模型中±0.00标高对应的绝对标高值；当使用相对标高时，此处默认为0.00即可；详见第5.2.1节注意第1条
（4）从参考数据库导入：
保存本项目的土层参数数据或调用其它项目的土层参数数据文件；
（5）定义土层参数：
点击此按钮，弹出土层参数对话框，用户可在此修改；
注意事項
（1）在定义钻孔土层对话框中输入和修改土层厚度时，可以将EXCEL表格中编辑好的数据直接复制粘贴；
（2）删除钻孔可直接在"定义钻孔土层"表格中完成，选择需要删除的钻孔，直接按键盘上的"Delete"键即可删除。
（3）用户在"钻孔土层信息"对话框中不能修改土层分类，也不能删除土层分类，如果某个土层在该钻孔不存在，则设置其厚度为0即可。
