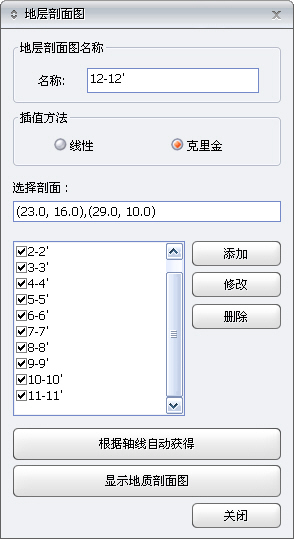

用在任意位置设置土层剖面，查看该位置的土层分布情况。
（1）地层剖面图名称：定义剖面的名称；程序默认名称为1-1’、2-2’.....;
（2）插值方法：选择插值方法；基础平面任意一点下的土层分布及其性质，是通过其所属三角形顶点处钻孔的土层分布及其性质内插计算而得的；在此，程序提供两种插值方法：线性插值法和克里金插值法；
（3）选择剖面：选取剖面的位置；用户可直接在平面中点取，也可输入两点坐标确定剖面，如：(1.0, 1.0),(10.0, 10.0)；
（4）操作

（5）根据轴线自动获得：程序自动按轴线位置形成剖面，轴线名称即为剖面名称，如X1轴，生成的剖面名称为X1-X1’；

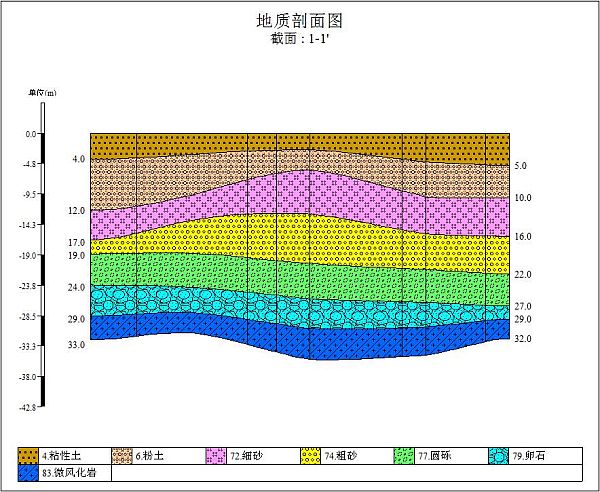

（6）显示地质剖面图：在剖面列表中勾选一个剖面，显示其地质剖面如下：
