5.4.2 柱状图
[菜单路径] 地质资料 > 土层信息查看 > 柱状图
区分
版本 / Revision No.
改善建议者
改善内容
内容列表
产品功能
Ver.112 R3
/ No.2009-03
—
—
—
—
手册内容
Ver.110 R2
/ No.2009-02
—
—
—
—
功能说明

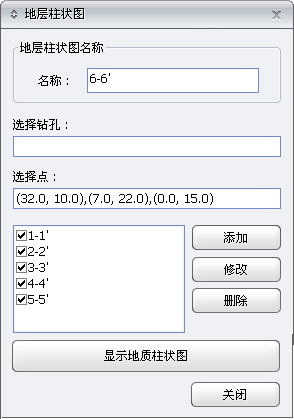

图5.4.2-1 定义柱状图
以柱状图方式查看任意点的土层分布情况；
（1）柱状图名称、
插值方法的参数定义及操作方法同地层剖面图，参见第5.4.1节；
（2）选择钻孔：
用户可连续点取钻孔点，查看这些钻孔点的地质柱状图；
（3）选择点：
用户可连续点取任意点或者直接输入几点坐标查看地质柱状图；
（4）显示地质柱状图：
在剖面列表中勾选一个柱状图名称，显示其中各点地质柱状图如下：

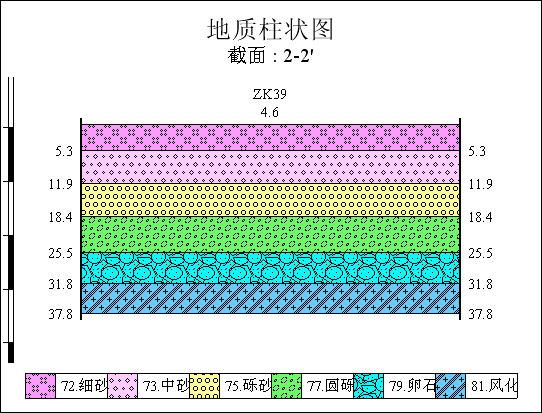

图5.4.2-2 柱状图
