7.2.1  独基自动生成
[菜单路径] 基础布置 > 独立基础 > 独基自动生成

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
本菜单主要用于独立基础的自动生成。完成相应参数的设置后，使用选择方法在基础平面中选取要自动生成基础的上部结构竖向构件，包括柱、墙（短肢剪力墙），即完成独立基础的自动布置。

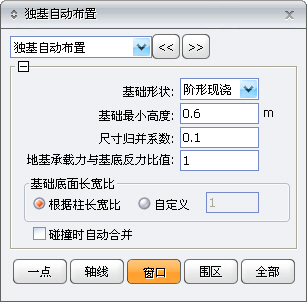

图7.2.1  独基自动布置


（1）基础形状：选择要生成基础的形状：分为阶形现浇或锥形现浇；
（2）基础最小高度：设定独立基础底板的最小厚度。
（3）尺寸归并系数：对于形状相同的基础，当对应边长度及高度相差的比值不超过归并系数时，程序自动将此类基础尺寸进行归并。该系数默认值为0.1，用户可以修改，当填0时基础尺寸将不进行归并。
（4）地基承载力比值与基底反力比值：此数值默认为1.0，用户可以修改。程序将以此比值来控制基础底面积，使地基承载力与基底反力比值大于等于1.0。
（5）基础底面长宽比：根据柱截面的长宽比，也可根据用户自定义的长宽比来确定独立基础的长边和短边的比例。
（6）碰撞时自动合并：勾选此项时，程序将自动把有重叠部分的基础合并为一个联合基础；
（7）方法：选择自动生成基础的范围，包括"一点、轴线、窗口、围区和全部"等选择方式。



注意事項

（1）对于短肢剪力墙下独立基础，程序自动将独基中心布置在短肢剪力墙形心处，布置完后，用户也可以再次调整独基的偏心。
（2）在验算基础碰撞时，程序最多只能将4个柱下独立基础合并为一个联合基础，当有多于4个柱下基础重叠时，程序不能自动归并需由用户自行调整。
