7.5.1  桩试算
[菜单路径] 基础布置 > 桩基础 > 桩试算

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
本菜单根据用户选择的桩类型、桩径、桩顶标高和桩端持力层，对单桩承载力进行试算，并给出每个竖向构件下相应的桩长和所需的桩数。

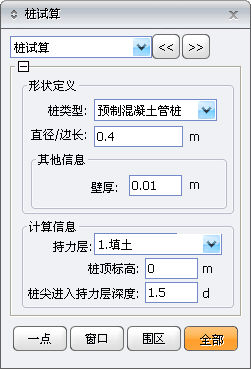

图7.5.1  桩试算


（1）形状定义

  • 桩类型：在复选框中选择要使用桩的类型。

  • 桩直径/边长：输入桩的直径或边长。

（2）其他信息
          输入管桩外壁的厚度及挖孔桩扩大头尺寸。
（3）计算信息

  • 持力层：选择作为桩端持力层的土层。

  • 桩顶标高：设置桩顶标高值。

  • 桩尖进入持力层深度：输入桩尖进入持力层的设计深度，默认值为1.5倍桩直径或边长。

（4）方法
         选择试算的范围，包括按"一点、窗口、围区及全部"等选择方式。



注意事項
（1）当同一桩基础中有不同形状的桩或桩的持力层也不同时，只需按工程实际的需要或实际布桩情况，在基础平面中分区域对不同的桩分别计算即可。
（2）单桩竖向承载力特征值按《建筑桩基技术规范》JGJ94-2008第5.3.5条经验公式及第5.2.2条计算的，且取安全系数K=2。
