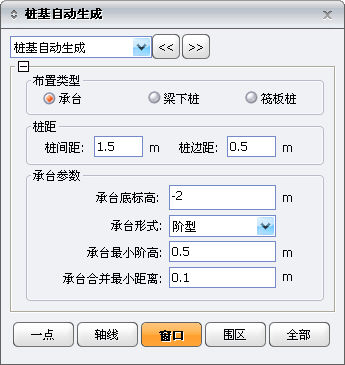

图7.5.4 桩基自动生成
桩间距：定义最小桩间距。
桩边距：定义桩到承台边缘、梁边或筏板边的距离。
承台底标高：定义承台底标高。
承台形式：分为阶型及锥型承台。
承台合并最小距离：定义两承台间合并的最小距离。
方法：选择生成桩基的范围，选择上部竖向构件柱、剪力墙（包括短肢剪力墙），选择方式有 " 一点、轴线、窗口、围区及全部 " 等。
（1）对于短肢剪力墙下独立承台，程序自动将承台中心布置在短肢剪力墙形心处，布置完后，用户也可以再次调整承台的偏心。 （2）当两个承台之间的距离小于设定的承台合并最小距离时，程序将自动把两个承台合并为一个，程序最多能自动合并4个柱下独立承台。 （3）当选择生成梁下桩或筏板下桩时，应分别先布置好梁和筏板。
1
多种方式的桩基布置功能
