8.4.2  筏板重心
[菜单路径] 基础验算 > 筏板 > 筏板重心

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
本菜单用于验算筏板形心与重心，并输出二者的偏心距及偏心距超限的判断结果。
程序验算在竖向荷载（DL+0.5LL）作用下筏板的重心，输出图形结果，并在信息窗口输出每块筏板重心验算结果。当有多块筏板时，程序对每块板都进行重心验算，并分别输出验算结果。信息中包括Ex、Ey分别为沿X、Y轴的偏心距，Wx、Wy分别为沿X、Y轴的基础底面边缘抵抗矩，A为基础底面的面积。

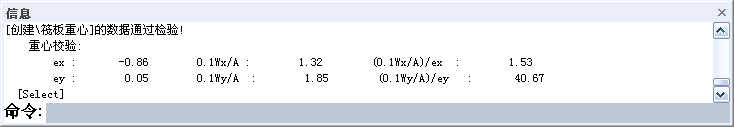

图8.4.2  筏板重心验算信息


在图形结果中输出重心坐标值、总竖向荷载值、筏板形心坐标值以及偏心距Ex、Ey等，详见第11.5.1.2节内容。



注意事項
（1）《地基基础设计规范》（GB 50007-2002）中第8.4.2条规定，单幢建筑物在地基土比较均匀的条件下，基底平面形心宜与结构竖向永久荷载重心重合。当不能重合时，在荷载效应准永久组合下，偏心距e宜符合下式要求：

e≤0.1W/A

         式中：W---与偏心距方向一致的基础底面边缘抵抗矩；
                    A---基础底面积。
（2）对于带底盘的高层建筑，可以通过定义子母筏板，分别验算子母筏板的重心，以满足这类结构以控制高层部分的重心偏心距为主的设计要求。
