9.2.1  基床系数定义
[菜单路径] 分析设计 > 刚度 > 基床系数定义



区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明

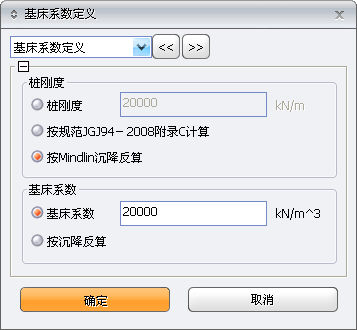

图9.2.1  桩刚度和基床系数定义



用户通过此菜单定义桩的刚度和地基土的基床系数。

（1）桩刚度
     程序提供了三种定义桩刚度的方法，分别为：直接输入桩刚度值方法、按规范JGJ94-2008附录C计算、按Mindlin沉降反算。

  • 桩刚度：直接输入估算的桩刚度值。

  • 按规范JG94-2008附录C计算：程序自动按照规范《建筑桩基技术规范JGJ94-2008》附录C确定桩刚度。

  • 按Mindlin沉降反算：按照规范建筑桩基技术规范JGJ94-2008》第5.5.14条，用Mindlin法计算桩基础的最终沉降量，再根据桩顶的反力，反算出桩的刚度。

（2）基床系数
    程序提供了两种定义基床系数的方法，分别为：直接输入基床系数值的方法、按沉降反算的方法。

  • 基床系数：直接输入基床系数值。

  • 按沉降反算：通过整体的基础沉降计算得到地基各点处的反力与竖向位移，从而计算出基床反力系数。



注意事項
（1）按Mindlin沉降反算桩刚度时，桩顶反力按平均反力法计算。
（2）按规范JG94-2008附录C计算桩刚度时，采用按单排或多排桩低承台桩基桩顶发生单位竖向位移时，计算得到的桩轴向力作为桩的刚度。具体计算原理参见第十七章内容。
（3）按沉降反算地基土的基床系数时，筏板的反力按平均反力法计算，沉降按每块板的分层总和法计算。
