9.3.1  模型检查
[菜单路径] 分析设计 > 分析 > 模型检查





区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—

—

 —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
检查模型输入的数据是否正确，并将数检结果在树形菜单”模型检查”中输出。
执行该命令后，在树形菜单输出模型检查结果。
  • 检查项目包括：总体信息、独立承台基础、地基梁基础、筏板基础和底板基础。
    如果模型中出现警告信息，则相应的检查项亮显黑色，若模型中出现错误，则相应的检查项亮显红色。详细的检查项目介绍参见附录B。

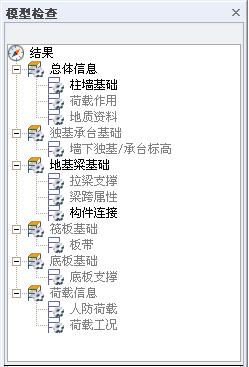

图9.3.1-1  模型检查


点击相应的亮显项，在信息栏上面会出现图9.3.1-2a中所示的跟踪对话框。对话框中显示出该校检查中的警告、错误和信息数目。
检查结果见对话框中的表格。点击，可选择跟踪项目，如图9.3.1-2b所示。
  •  3D视图：点击在模型中亮显相应的构件。
  • 柱（动态）：打开相应构件编辑的对话框，对该构件的属性进行编辑。
  • 规范帮助：链接到产品的网页显示相关的规范，见第16.1.2节。

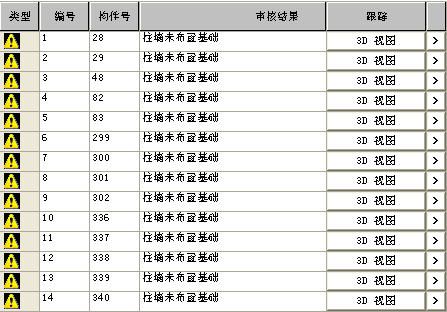

                             （ a） 跟踪表格                                                                                              （b） 跟踪选项

 图9.3.1-2  模型检查结果
