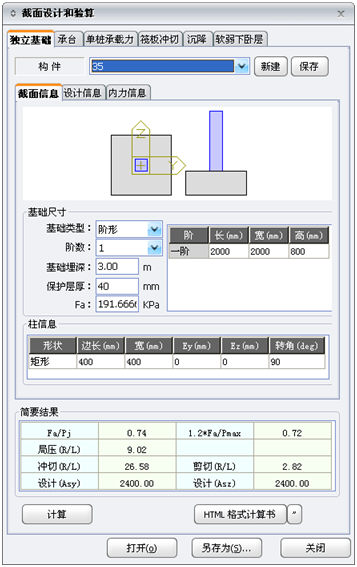

图9.4.1-1  独立基础截面设计和验算

与整体模型联动使用时，可在图9.4的工具箱单体构件设计对话框中，选取构件并点击按钮，即可激活截面设计和验算对话框；在基础大师安装文件中双击FDSUMD.exe也可打开此对话框作为独立的工具箱使用。

（1）构件
       用户在单体构件设计对话框的构件列表中所勾选的独立基础构件，将传递到该对话框中进行设计和验算。点击"构件"之后的下拉按钮，选择不同的构件进行截面的设计和验算；
       作为独立工具箱使用时可选择【新建】，程序自动生成的构件名称为U-1、U-2等，用户定义新建基础构件的截面、设计和内力信息，点击【保存】按钮，自动将构件信息保存至程序的数据库中。用户若需要再次打开定义过的构件，可先点击【另存为】，将生成的名称为U-1、U-2等的构件信息以*.mub的格式文件进行保存，然后通过【打开】按钮对该文件进行调用。
（2）截面信息

• 基础尺寸：若构件为从单体构件设计对话框中传递过来的构件，程序自动显示独立基础的基础类型、阶数、基础埋深以及每一阶基础的尺寸；若为新建构件，则由用户自行定义基础尺寸的各参数；

• 柱信息：若构件为从单体构件设计对话框中传递过来的构件，将自动显示独立基础之上的柱的形状和尺寸；若为新建构件，则由用户自行定义。

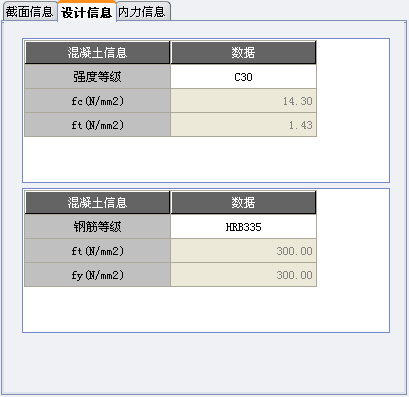

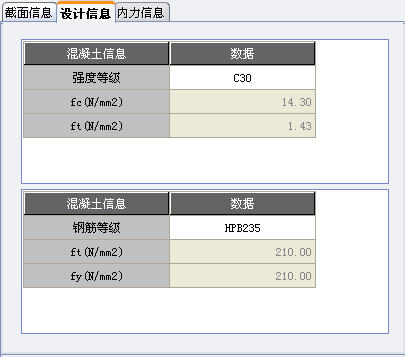

图9.4.1-3  独立基础设计信息

图9.4.1-4  独立基础内力信息

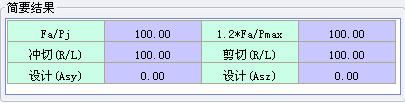

图9.4.1-5  独立基础简要结果

• Fa/Pj：轴心荷载作用时，地基承载力特征值和基础底面处的平均压力的比值。

• 1.2Fa/Pj：偏心荷载作用时，1.2倍的地基承载力特征值和基础底面边缘最大压力的比值。

• 局压（R/L）：独立基础顶面局部受压承载力与局部压力的比值

• 冲切（R/L）：独立基础的冲切承载力特征值与冲切力比值。

• 剪切（R/L）：独立基础的剪切承载力与剪力比值。

• 设计（Asx与Asy）：基础底面x、y方向上的配筋面积。

• 计算：点击该按钮，程序根据截面信息、设计信息和内力信息，计算并生成基础验算的简要结果，在简要结果列表中显示出来。

• Word计算书：生成当前基础构件的word格式计算书，点击按钮，可以切换到Html格式的计算书输出。

• 取消：取消程序正在生成计算书的操作。

• 打开：构件的信息以及简要计算结果可以保存为特定格式的文件（*.mub），在此可打开用户保存的此文件，对话框中显示出该文件所保存的构件信息。

• 另存为：将当前的构件信息以及简要结果保存到特定格式的文件（*.mub）中。

• 关闭：关闭对话框。
