9.4.4  筏板冲切



区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明

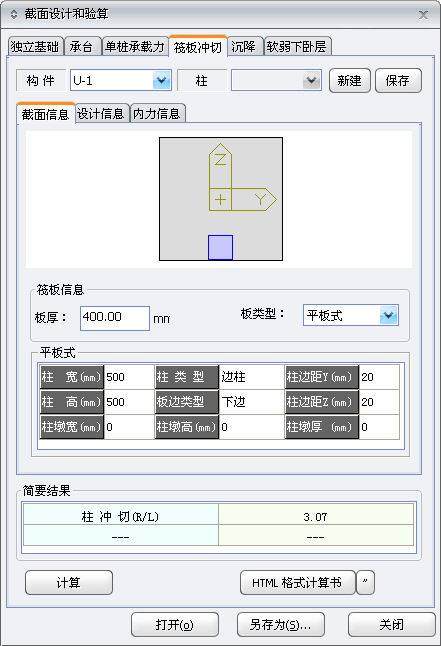

图9.4.4  筏板冲切



用户可以使用单体构件设计工具箱在基础模型中读取筏板，并将其传到对话框中，用户也可以新建筏板进行计算。该对话框的操作与独立基础对话框相似，本节只对简要结果加以介绍，其它的部分请参见第9.4.1节。
         简要结果
             点击简要结果表格下的【计算】按钮，程序根据截面信息、设计信息和内力信息，计算并生成筏板冲切计算的简要结果，在简要结果列表中显示出来。
  • 柱冲切（R/L）：筏板冲切承载力与冲切力的比值。若柱下布置有柱墩，则该验算比结果形式为柱墩冲切（R/L）。
  • 柱墩冲切（R/L）：筏板考虑柱墩作用后的冲切承载力与冲切力的比值。
