1.3.8  层刚度中心及偏心率计算方法
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03

手册内容 Ver.110 R2 / No.2009-02


功能说明

程序计算层刚度中心的方法和步骤如下:

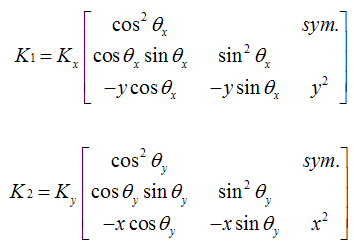

(1)使用构件剪力/构件层间位移计算各构件的X向和Y向侧移刚度。



式中:

KxKy —— X、Y向各构件的侧移刚度;

        x、y —— 各构件的坐标位置;

   θxθy —— 构件截面的布置角度;

 K1K2—— X、Y向各构件的侧移刚度矩阵之和。

(2)分别取该层所有构件的X向和Y向侧移刚度之和计算刚度中心



(3)计算抗扭刚度



(4)计算回转半径



(5)计算偏心率

计算质量中心到刚度中心的距离Ex和Ey,两个方向的偏心率分别为Ex/Rx和Ey/Ry。

《高钢规》JGJ99-98第3.2.2条规定,高层建筑钢结构中,当任一楼层的偏心率大于0.15时,结构平面为不规则。
