4.2.2  非线性构件的线性静力分析

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03

—

—

—

—

手册内容 Ver.110 R2 / No.2009-02

—

—

—

—


功能说明

结构中有非线性的构件或非线性边界时，需要按下列流程进行迭代计算，在每次迭代计算中，需要根据分析结果重新计算构件的刚度。

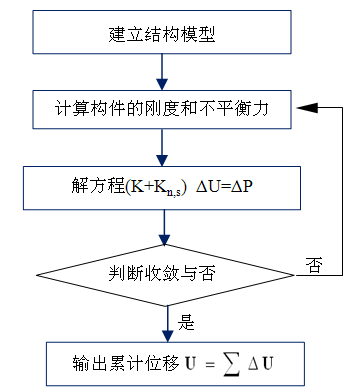

图4.2.2  非线性单元线性静力分析流程图



其中：

         K 线性构件的刚度；

      Kn,s 非线性构件的刚度；

ΔU、U 不平衡力引起的位移增量和累计位移；

        ΔP 不平衡力(外力-内力)。

需要注意的是有非线性的构件或非线性边界时，需要事先进行荷载组合，而不是对各荷载工况的分析结果的效应进行组合。
