5.1.6  设计内力调整




区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03

手册内容 Ver.110 R2 / No.2009-02


功能说明

5.1.6.1  设计内力调整系数

根据荷载组合得到的构件设计内力,需按《抗规》GB50011-2001及《高规》JGJ3-2002的相关规定进行内力调整,调整系数如下:

1. 梁内力调整系数

     (1)框架梁、转换梁





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

梁轴力

 1.0

 1.0

 1.0

 1.0

 1.0

 1.0

梁弯矩

 1.0

 1.0

 1.0

 1.0

 1.0

 1.0

梁剪力

 1.56

1.21×ηas

1.3

 1.2

 1.1

 1.0

     ( 2)连梁





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

梁轴力

 1.0

 1.0

 1.0

 1.0

 1.0

 1.0

梁弯矩

 1.0

 1.0

 1.0

 1.0

 1.0

 1.0

梁剪力

 1.3

1.21×ηas

1.3

 1.2

 1.1

 1.0

2. 柱内力调整系数

    (1)框架柱





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

柱轴力

 1.0

 1.0

 1.0

 1.0

 1.0

 1.0

柱弯矩

 1.68

1.32×ηas

1.4

 1.2

1.1

 1.0

柱剪力

 2.8224

1.584×[0.15+0.7×(0.4762+ηas)]ηas

 1.96

1.44

 1.21

 1.0

   (2)角柱





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

柱轴力

 1.0

 1.0

 1.0

 1.0

 1.0

 1.0

柱弯矩

 1.68×1.1

1.32×ηas

1.4×1.1

 1.2×1.1

 1.1×1.1

 1.0

柱剪力

 2.8224×1.1

 1.584×[0.15+0.7×(0.4762+ηas)]ηas

 1.96×1.1

1.44×1.1

 1.21×1.1

 1.0

    (3)底层框架柱







特1级

9度结构

一级框架结构

1级

 2级

3级

4级

柱轴力

 1.0

 1.0

 1.0

 1.0

 1.0

 1.0

柱弯矩

1.8

1.32×ηas

1.5

1.25

1.15

 1.0

柱剪力

3.024

1.584×[0.15+0.7×(0.4762+ηas)]ηas

2.1

1.5

 1.265

1.0

    (4)底层角柱





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

柱轴力

 1.0

 1.0

 1.0

 1.0

 1.0

 1.0

柱弯矩

1.8 ×1.1

1.32×ηas

1.5×1.1

1.25 ×1.1

1.15×1.1

 1.0

柱剪力

3.024×1.1

1.584×[0.15+0.7×(0.4762+ηas)]ηas

2.1 ×1.1

1.5×1.1

 1.265 ×1.1

1.0

     (5)框支柱





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

柱轴力

 1.8

 1.0

 1.5

 1.2

 1.0

 1.0

柱弯矩

1.8

1.32×ηas

1.5

1.25

1.15

 1.0

柱剪力

3.024

1.584×[0.15+0.7×(0.4762+ηas)]ηas

2.1

1.5

 1.265

1.0

3. 剪力墙设计内力调整系数

     (1)一般剪力墙(加强区)





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

墙轴力

  1.0

 1.0

1.0

1.0

1.0

 1.0

墙弯矩

1.1

1.0

1.0

1.0

1.0

 1.0

墙剪力

1.9

1.7

1.6

1.4

 1.2

1.0

    (2)一般剪力墙(非加强区)





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

墙轴力

  1.0

 1.0

1.0

1.0

1.0

 1.0

墙弯矩

1.3

1.2

1.2

1.0

1.0

 1.0

墙剪力

1.2

1.0

1.0

1.0

 1.0

1.0

    (3)复杂高层剪力墙(一般情况)





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

墙轴力

  1.0

 1.0

1.0

1.0

1.0

 1.0

墙弯矩

1.3

1.2

1.2

1.0

1.0

 1.0

墙剪力

1.2

1.0

1.0

1.0

 1.0

1.0



   (4)复杂高层剪力墙(加强区)





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

墙轴力

  1.0

 1.0

1.0

1.0

1.0

 1.0

墙弯矩

1.8

1.5

1.5

1.25

1.0

 1.0

墙剪力

1.9

1.7

1.6

1.4

 1.2

1.0

   (5)短肢剪力墙(非底部加强区)





特1级

9度结构

一级框架结构

1级

 2级

3级

4级

墙剪力

1.68

1.7

-

1.4

 1.2

-







5.1.6.2  梁设计调整信息

用户可在本菜单输入设计梁时的内力调整系数,包括梁端负弯矩调幅系数、梁活荷载内力放大系数及梁扭矩折减系数。

1. 梁端负弯矩调幅系数

设计钢筋混凝土框架梁时,考虑混凝土的塑性变形及内力重分布的特性,对竖向荷载作用下的梁端负弯矩进行调整,相应调整梁跨中正弯矩;程序默认值为0.85。

使用方法:

a. 对所有框架梁都使用时,直接输入调整系数。

b. 可以按构件输入调整系数。

c. 对于《高规》JGJ3-2002第5.2.3条第2、4项规定的内容,程序自动执行。计算方法如下:

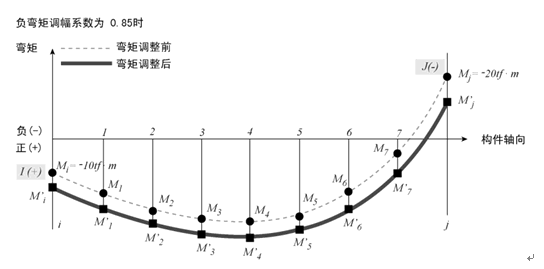

图5.1.6-1  梁两端都有负弯矩

计算i、j位置上需调整的弯矩:

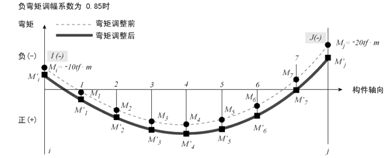

图5.1.6-2  在一端有负弯矩



参考规范:

《高层建筑混凝土结构技术规程》JGJ3-2002第5.2.3条:

在竖向荷载作用下,可考虑框架梁端塑性变形内力重分布对梁端负弯矩乘以调幅系数进行调幅,并应符合下列规定:

装配整体式框架梁端负弯矩调幅系数可取为0.7~0.8;

现浇框架梁端负弯矩调幅系数可取为0.8~0.9;

框架梁端负弯矩调幅后,梁跨中弯矩应按平衡条件相应增大;

应先对竖向荷载作用下框架梁的弯矩进行调幅,再与水平作用产生的框架梁弯矩进行组合;

截面设计时,框架梁跨中截面正弯矩设计值不应小于竖向荷载作用下按简支梁计算的跨中弯矩设计值的50%。



2. 梁活荷载内力放大系数:

    为考虑活荷载不利布置对内力增大的影响,对于满布活荷载作用下的内力(包括弯矩、剪力及轴力)进行放大,然后再与其它荷载工况进行组合。程序默认值为1.0。



3. 梁扭矩折减系数:

    对于现浇楼板结构,当采用刚性板假定时,可以考虑楼板对梁抗扭的增强作用而对梁的扭矩进行折减;程序默认值为0.4。

    适用于与刚性板相连的梁扭矩,当使用弹性板假定时,梁的扭矩不能折减。





1
