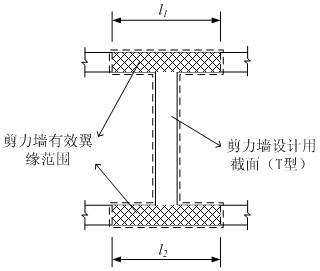

考虑带翼缘的剪力墙设计时，可以考虑有效翼缘的影响，对剪力墙按“工”字型等截面进行设计。参见图1.4.4示意。

有效翼缘墙尺寸计算方法：

（1）对于翼缘墙与主墙为正交时，按主墙的有效翼缘计算宽度可取剪力墙的间距、门窗洞间翼墙的宽度、剪力墙厚度加两侧各6倍翼墙厚度、剪力墙墙肢总高度的1/10四者中的最小值，如图1.4.4中（a）情况，可参见《混规》GB50010-2002第10.5.3条的规定。

（2）对于翼缘墙与主墙斜交或多肢墙与主墙相交时，如图1.4.4中（b）情况，翼缘墙的有效尺寸计算原则如下：

翼缘的宽度：bf=X1+X2

X1、X2——为每个翼缘墙肢的有效翼缘宽度的投影长度，有效翼缘宽度按《混规》第10.5.3条取用。

翼缘的高度hf =∑{相连的各墙翼缘的有效宽度×各墙肢厚度}/bf
