附录E 结构基本自振周期的经验公式

E.1 高耸结构

E.1.1

一般情况

T1=(0.007～0.013)H
钢结构可取高值，钢筋混凝土结构可取低值。

E.1.2

具体结构

1. 烟囱

1)高度不超过60m 的砖烟囱：

$\200dpi \tiny T_{1}=0.23+0.22\times 10^{-2}\frac{H^{2}}{d}$ (E.1.2-1)

2)高度不超过150m 的钢筋混凝土烟囱：

$\200dpi \tiny T_{1}=0.41+0.10\times 10^{-2}\frac{H^{2}}{d}$ (E.1.2-2)

3)高度超过150m，但低于210m 的钢筋混凝土烟囱：

$\200dpi \tiny T=0.53+0.08\times 10^{-2}\frac{H^{2}}{d}$ (E.1.2-3)

式中

$\inline H$ ：烟囱高度(m)；

$\inline d$ ：烟囱1/2 高度处的外径(m)。

2. 石油化工塔架(图E.1.2)

1)圆柱(筒)基础塔(塔壁厚不大于30mm)

当 $\200dpi \tiny H^{2}/D_{0}< 700$ 时

$\200dpi \tiny T=0.35+0.85\times 10^{-3}H^{2}/D_{0}$ (E.1.2.1)

当 $\200dpi \tiny H^{2}/D_{0}\geq 700$ 时

$\200dpi \tiny T=0.25+0.99\times 10^{-3}H^{2}/D_{0}$ (E.1.2.2)

式中

$\inline H$ ：从基础底板或柱基顶面至设备塔顶面的总高度(m)；

$\inline D_{0}$ ：设备塔的外径(m)；对变直径塔，可按各段高度为权。取外径的加权平均值。

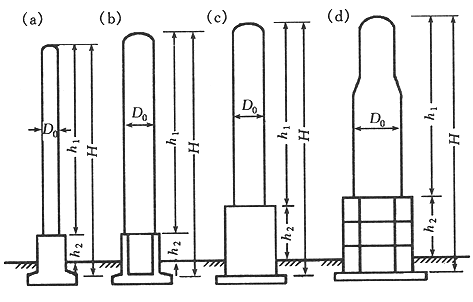

图E1.2 设备塔架的基础型式
(a)圆柱基础塔；(b)圆筒基础塔；(c)方形(板式)框架基础塔；(d)环形框架基础塔

2)框架基础塔(塔壁厚不大于30mm)

$\200dpi \tiny T=0.56+0.40\times 10^{-3}H^{2}/D_{0}$ (E.1.2.3)

3)塔壁厚大于30mm 的各类设备塔架的基本自振周期应按有关理论公式计算。
4)当若干塔由平台连成一排时,垂直于排列方向的各塔基本自振周期T1 可采用主塔(即周期最长的塔)的基本自振周期值；平行于排列方向的各塔基本自振周期T1 可采用主塔基本自振周期乘以折减系数0.9。
