8.4 结构构件

(Ⅰ)柱

8.4.1

在缀件面剪力较大或宽度较大的格构式柱,宜采用缀条柱。

缀板柱中,同一截面处缀板(或型钢横杆)的线刚度之和不得小于柱较大分肢线刚度的6倍。



8.4.2

当实腹式柱的腹板计算高度ho与tw之比时,应采用横向加劲肋加强,其间距不得大于3ho。



横向加劲肋的尺寸和构造应按第4.6.3条的有关规定采用。



8.4.3

格构式柱或大型实腹式柱,在受有较大水平力处和运送单元的端部应设置横隔,横隔的间距不得大于柱截面长边尺寸的9倍和8mm。



(Ⅱ)桁  架

8.4.4

焊接桁架应以杆件形心线为轴线,螺栓(或铆钉)连接的桁架可采用靠近杆件形心线的螺栓(或铆钉)准线为轴线,在节点处各轴线应交于一点(钢管结构除外)。

当桁架弦杆的截面变化时,如轴线变动不超过较大弦杆截面高度的5%,可不考虑其影响。



8.4.5

分析桁架杆件内力时,可将节点视为铰接。对用节点板连接的桁架,当杆件为H形、箱形等刚度较大的截面,且在桁架平面内的杆件截面高度与其几何长度(节点中心间的距离)之比大于1/10(对弦杆)或大于1/15对腹杆)时,应考虑节点刚性所引起的次弯矩。



8.4.6

当焊接桁架的杆件用节点板连接时,弦杆与腹杆、腹杆与腹杆之间的间隙不应小于20mm,相邻角焊缝焊趾间净距不应小于5mm。

当桁架杆件不用节点板连接时,相邻腹杆连接角焊缝焊趾间净距不应小于5mm(钢管结构除外)。



8.4.7

节点板厚度一般根据所连接杆件内力的大小确定,但不得小于6mm。节点板的平面尺寸应适当考虑制作和装配的误差。



8.4.8

跨度大于36mm的两端铰支承的桁架,在竖向荷载作用下,下弦弹性伸长对支承构件产生水平推力时,应考虑其影响。



(Ⅲ) 梁

8.4.9

焊接梁的翼缘一般用一层钢板做成,当采用两层钢板时,外层钢板与内层钢板厚度之比宜为0.5~1.0。不沿梁通长设置的外层钢板,其理论截断点处的外伸长度l1应符合下列要求:

端部有正面角焊缝:



时;



时;



端部无正面角焊缝:





b和t分别为外层翼缘板的宽度和厚度;hf为侧面角焊缝和正面角焊缝的焊脚尺寸。



8.4.10

铆接(或高强度螺栓摩擦型连接)梁的冀缘板不宜超过三层,翼缘角钢面积不宜少于整个翼缘面积的30%,当采用最大型号的角钢仍不能符合此要求时,可加设腋板(图8.4.10)。此时角钢与腋板面积之和不应少于翼缘总面积的30%

当翼缘板不沿梁通长设置时,理论截断点处外伸长度内的铆钉(或摩擦型连接的高强度螺栓)数目,应按该板1/2净截面面积的抗拉、抗压承载力进行计算。





图 8.4.10 铆接(或高强度螺栓摩擦型连接)梁的翼缘截面



8.4.11

焊接梁的横向加劲肋与翼缘板相接处应切角,当切成斜角时,其宽约(但不大于40mm),高约(但不大于60mm),



见图8.4.11,为加劲肋的宽度。







8.4.12

梁的端部支承的加劲肋的下端,按端面承压强度设计值进行计算时,应刨平顶紧,其中突缘加劲板(图8.4.12b)的伸出长度不得大于其厚度的2倍。

(Ⅳ)柱脚

8.4.13

柱脚锚栓不宜用以承受柱脚底部的水平反力,此水平反力由底板与混凝土基础间的摩擦力(摩擦系数可取0.4)或设置抗剪键承受。

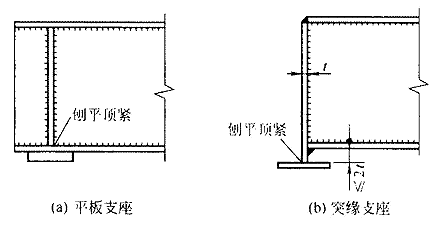

图 8.4.12 梁的支座



8.4.14

柱脚锚栓埋置在基础中的深度,应使锚栓的拉力通过其和混凝土之间的粘结力传递。当埋置深度受到限制时,则锚栓应牢固地固定在锚板或错梁上,以传递锚栓的全部拉力,此时锚栓与混凝土之间的粘结力可不予考虑。



8.4.15

插入式柱脚中,钢柱插入混凝土基础杯口的最小深度可按表8.4.15取用,但不宜小于500mm,亦不宜小于吊装时钢柱长度的1/20



表8.4.15

钢柱插入杯口的更小深度

柱截面形式

实腹柱

双枝格构柱(单杯口或双杯口)

最小插入深度dm

1.5hc或1.5dc

0.5hc或1.5bc(或dc)的较大值



※注:

1. hc为柱截面高度(长边尺寸);bc为柱截面宽度;dc为圆管柱的外径。

2. 钢柱底端至基础杯口底的距离一般采用50mm。当有柱底板时,可采用200mm。



8.4.16

预埋入混凝土构件的埋入式柱脚,其混凝土保护层厚度以及外包式柱脚外包混凝土的厚度均不应小于180mm。

钢柱的埋入部分和外包部分均宜在柱的翼缘上设置圆柱头焊钉(栓钉),其直径不得小于16mm,水平及竖向中心距不得大于200mm。

埋入式柱脚在埋入部分的顶部应设置水平加劲肋或隔板。
