第四节 柱与柱的连接

第8.4.1条

钢框架宜采用工字形柱或箱形柱,钢骨混凝土框架部分宜采用工字形柱或十字形柱。



第8.4.2条

箱形柱宜为焊接柱,其角部的组装焊缝应为部分熔透的V形或U形焊缝,焊缝厚度不应小于板厚的1/3,并不应小于14mm,抗震设防时不应小于板厚的1/2(图8.4.2-1a)。当梁与柱刚性连接时,在框架梁的上、下600mm范围内,应采用全熔透焊缝(图8.4.2-1b)。

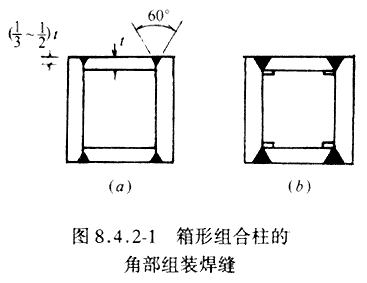

图 8.4.2-1 箱形组合柱的脚部组装焊缝



十字形柱应由钢板或两个H型钢焊接而成(图8.4.2-2);组装的焊缝均应采用部分熔透的K形坡口焊缝,每边焊接深度不应小于1/3板厚。



图 8.4.2-2 十字缝组合柱的组装焊缝



第8.4.3条

在柱的工地接头处应设置安装耳板,耳板厚度应根据阵风和其他的施工荷载确定,并不得小于10mm。耳板宜仅设置于柱的一个方向的两侧,或柱接头受弯应力最大处。



第8.4.4条

非抗震设防的高层建筑钢结构,当柱的弯矩较小且不产生拉力时,可通过上下柱接触面直接传递25%的压力和25%的弯矩,此时柱的上下端应磨平顶紧,并应与柱轴线垂直。坡口焊缝的有效深度不宜小于厚度的1/2(图8.4.4)。

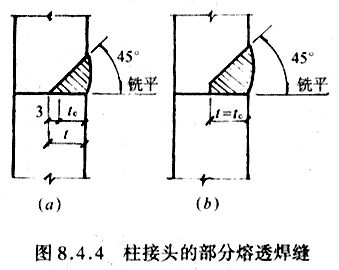

图 8.4.4 柱接头部分熔透焊缝



第8.4.5条

工字形柱在工地的接头,弯矩应由翼缘和腹板承受,剪力应由腹板承受,轴力应由翼缘和腹板分担。翼缘接头宜采用坡口全熔透焊缝,腹板可采用高强度螺栓连接。当采用全焊接接头时,上柱翼缘应开V形坡口;腹板应开K形坡口。



第8.4.6条

箱形柱在工地的接头应全部采用焊接,其坡口应采用图8.4.6所示的形式。非抗震设防时可按本规程第8.4.4条的规定执行。

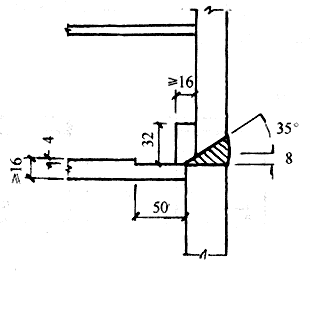

图 8.4.6 箱形柱的工地焊接



下节箱形柱的上端应设置隔板,并应与柱口齐平,厚度不宜小于16mm。其边缘应与柱口截面一起刨平。在上节箱形柱安装单元的下部附近,尚应设置上柱隔板,其厚度不宜小于10mm。柱在工地的接头上下侧各100mm范围内,截面组装焊缝应采用坡口全熔透焊缝。



第8.4.7条

柱需要改变截面时,柱截面高度宜保持不变,而改变其翼缘厚度。当需要改变柱截面高度时,对边柱宜采用图8.4.7(α)所示的做法。变截面的上下端均应设置隔板(图8.4.7α、b)。当变截面段位于梁柱接头时,可采用图8.4.7(c)所示做法,变截面两端距梁翼缘不宜小于150mm。



图 8.4.7 柱变截面连接



第8.4.8条

十字形柱与箱形柱相连处,在两种截面的过渡段中,十字形柱的腹板应伸入箱形柱内,其伸入长度应不小于钢柱截面高度加200mm(图8.4.8)。

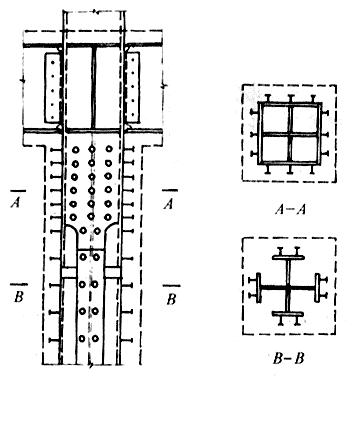

图8.4.8 箱形柱与十字形柱的连接



第8.4.9条

与上部钢结构相连的钢骨混凝土柱,沿其全高应设栓钉(图8.4.8),栓钉间距和列距在过渡段内宜采用150mm,不大于200mm;在过渡段外不大于300mm。
