第七节 支撑连接

第8.7.1条

抗剪支撑节点设计应符合下列要求:

1. 在抗震设防的结构中,支撑节点连接的最大承载力应满足本规程式(8.1.3-3)的要求;

2. 除偏心支撑外,支撑的重心线应通过梁与柱轴线的交点,当受条件限制有不大于支撑杆件宽度的偏心时,节点设计应计入偏心造成的附加弯矩的影响;

3. 柱和梁在与支撑翼缘的连接处,应设置加劲肋。加劲肋应按承受支撑轴心力对柱或梁的水平或竖向分力计算。支撑翼缘与箱形柱连接时,在柱壁板的相应位置应设置隔板(图8.7.2);

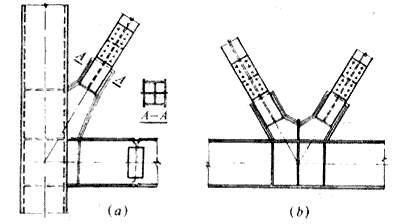

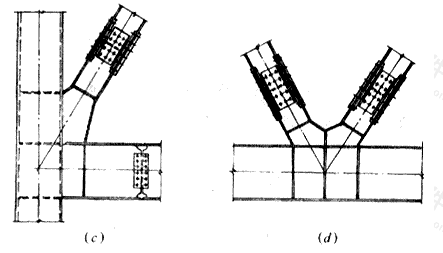

图 8.7.2 支持与框架的连接节点



4. 在抗震设防的结构中,支撑宜采用H形钢制作,在构造上两端应刚接。当采用焊接组合截面时,其翼缘和腹板应采用坡口全熔透焊缝连接。



第8.7.2条

当支撑翼缘朝向框架平面外,且采用支托式连接时(图8.7.2a、b),其平面外计算长度可取轴线长度的0.7倍;当支撑腹板位于框架平面内时(图8.7.2c、d),其平面外计算长度可取轴线长度的0.9倍。



第8.7.3条

偏心支撑与耗能梁段相交时,支撑轴线与梁轴线的交点,不得位于耗能梁段外(图8.7.3-1和图8.7.3-2)。

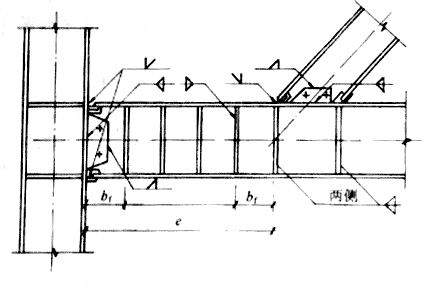

图 8.7.3-1 耗能梁段与柱翼缘的连接

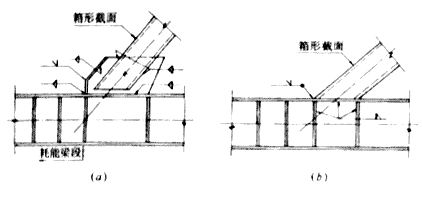

图 8.7.3-2 支撑与耗能梁段轴线焦点的位置



第8.7.4条

偏心支撑的剪切屈服型耗能梁段与柱翼缘连接时(图8.7.3-1),梁翼缘与柱翼缘之间应采用坡口全熔透对接焊缝;梁腹板与柱之间应采用角焊缝,焊缝强度应满足本规程式(8.1.3-2)的要求。耗能梁段不宜与工字形柱腹板连接。



第8.7.5条

耗能梁段腹板加劲肋的设置,应符合下列要求(图8.7.3):

1. 耗能梁段与支撑连接的一端,应在支撑两侧设置加劲肋。 当耗能梁段的净长时,应在距两端的位置两侧设置加劲肋。加劲肋在腹板两侧的总宽度不应小于,其厚度不应小于或10mm;

2. 当耗能梁段的净长,或,但其截面弯矩达时的剪力大于时,还应设置中间加劲肋。

当其净长时,中间加劲肋间距不得大于

当其净长时,中间加劲肋间距不得大于

当其净长a介于两者之间时,中间加劲肋间距应采用线性插值。

3. 高度不超过600mm的耗能梁段,可仅在单侧设置加劲肋。等于或大于600mm时,应两侧设置加劲肋。一侧加劲肋的宽度不应小于,厚度不应小于10mm。



第8.7.6条

耗能梁段加劲肋应在三边与梁用角焊缝连接。其与腹板连接焊缝的承载力不应低于,与翼缘连接焊缝的承载力不应低于。此处,为加劲肋的宽度,为加劲肋的厚度。



第8.7.7条

耗能梁段两端上下翼缘,应设置水平侧向支撑,其轴力设计值至少应为分别为其翼缘的宽度和厚度。与耗能梁段同跨的框架梁上下翼缘,也应设置水平侧向支撑,其间距不应大于,其轴力设计值至少不应小于现行国家标准《钢结构设计规范》(GBJ17)第5.1.6条规定的值。梁在侧向支承点间的长细比应符合现行国家标准《钢结构设计规范》(GBJ17)第9.3.2条的规定。
