附录P 冲切临界截面周长及极惯性矩计算公式

第附录P.0.1条

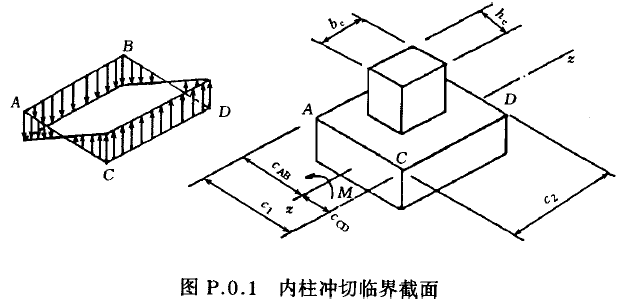

冲切临界截面的周长u_m以及冲切临界截面对其重心的极惯性矩I_s，应根据柱所处的位置分别进行计算。内柱应按下列公式计算(图P.0.1)：

$\200dpi \tiny u_{m}=2c_{1}+2c_{2}$ (P.0.1-1)

$\200dpi \tiny I_{s}=c_{1}h{_{0}}^{3}/6+c{_{1}}^{3}h_{0}/6+c_{2}h_{0}c{_{1}}^{2}/2$ (P.0.1-2)

$\200dpi \tiny c_{1}=h_{c}+h_{0}$ (P.0.1-3)

$\200dpi \tiny c_{2}=b_{c}+h_{0}$ (P.0.1-4)

$\200dpi \tiny c_{AB}=c_{1}/2$ (P.0.1-5)

式中

$\inline h_{c}$ ：与弯矩作用方向一致的柱截面的边长；

$\inline b_{c}$ ：垂直于 $\inline h_{c}$ 的柱截面边长。

第附录P.0.2条

边柱应按下列公式计算(图P.0.2)：

$\200dpi \tiny u_{m}=2c_{1}+c_{2}$ (P.0.2-1)

$\200dpi \tiny I_{s}=c_{1}h{_{0}}^{3}/6+c{_{1}}^{3}h_{0}/6+2h_{0}c_{1}(c_{1}/2-x)^{2}+c_{2}h_{0}x^{2}$ (P.0.2-2)

$\200dpi \tiny c_{1}=h_{c}+h_{0}/2$ (P.0.2-3)

$\200dpi \tiny c_{2}=b_{c}+h_{0}$ (P.0.2-4)

$\200dpi \tiny c_{AB}=c_{1}-x$ (P.0.2-5)

$\200dpi \tiny x=c{_{1}}^{2}/2c_{1}+c_{2}$ (P.0.2-6)

式中

$\inline x$ ：冲切临界截面中心位置。

第附录P.0.3条

角柱应按下列公式计算(图P.0.3)

$\200dpi \tiny u_{m}=c_{1}+c_{2}$ (P.0.3-1)

$\200dpi \tiny I_{s}=c_{1}h{_{0}}^{3}/12+c{_{1}}^{3}h_{0}/12+h_{0}c_{1}(c_{1}/2-x)^{2}+c_{2}h_{0}x^{2}$ (P.0.3-2)

$\200dpi \tiny c_{1}=h_{c}+h_{0}/2$ (P.0.3-3)

$\200dpi \tiny c_{2}=b_{c}+h_{0}/2$ (P.0.3-4)

$\200dpi \tiny c_{AB}=c_{1}-x$ (P.0.3-5)

$\200dpi \tiny x=c{_{1}}^{2}/2c_{1}+2c_{2}$ (P.0.3-6)

式中

$\inline x$ ：冲切临界截面中心位置。
