6.6 局部受压承载力计算

第6.6.1条

配置间接钢筋的混凝土结构构件，其局部受压区的截面尺寸应符合下列要求：

$F_l\leqslant 1.35\beta _c\beta _lf_cA_l_n$ (6.6.1-1)

$\beta _l=\sqrt{\frac{A_b}{A_l}}$ (6.6.1-2)

式中：

$F_l$ :局部受压面上作用的局部荷载或局部压力设计值；

$f_c$ :混凝土轴心抗压强度设计值；在后张法预应力混凝土构件的张拉阶段验算中，可根据相应阶段的混凝土立方体抗压强度f′cu值按本规范表4.1.4的规定以线性内插法确定；

$\beta _c$ :混凝土强度影响系数，按本规范第6.3.1 条的规定取用；

$\beta$ :混凝土局部受压时的强度提高系数；

$A_l$ :混凝土局部受压面积；

$A_l_n$ :混凝土局部受压净面积；对后张法构件，应在混凝土局部受压面积中扣除孔道、凹槽部分的面积；

$A_b$ :局部受压的计算底面积，按本规范第6.6.2 条确定。

第6.6.2条

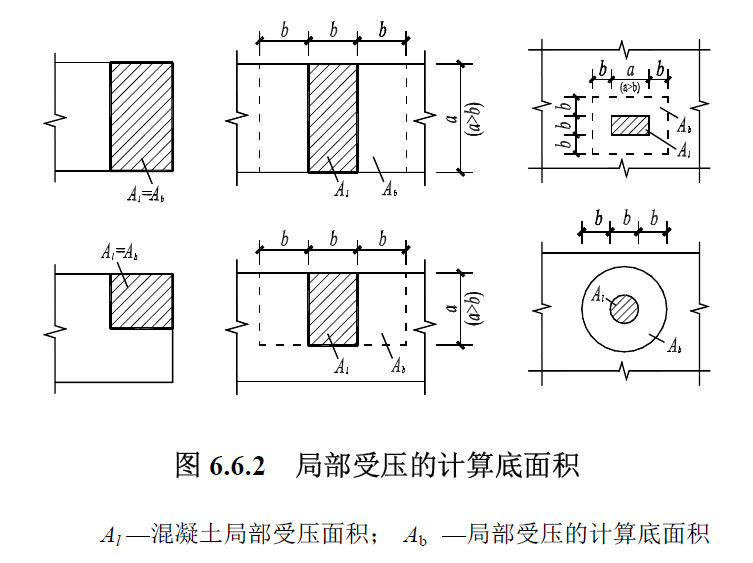

局部受压的计算底面积 Ab，可由局部受压面积与计算底面积按同心、对称的原则确定；常用情况，可按图6.6.2 取用。

第6.6.3条

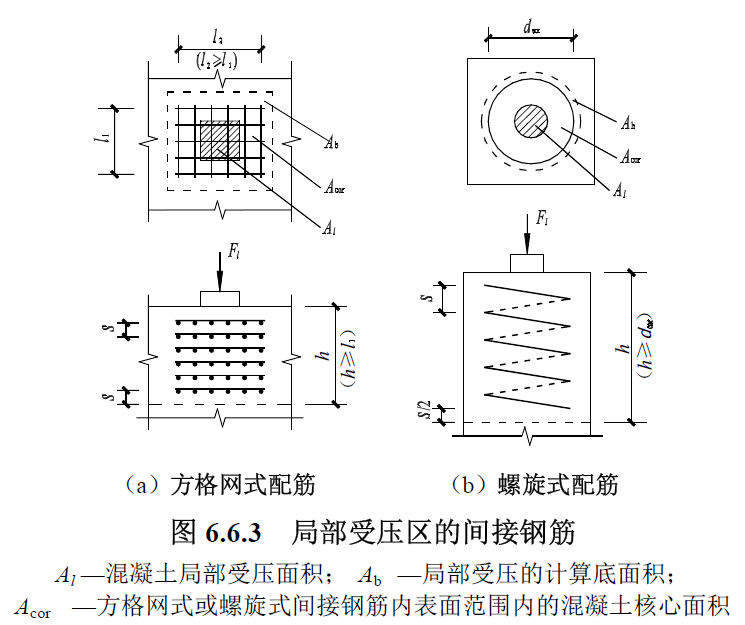

当配置方格网式或螺旋式间接钢筋且其核心面积 Acor 不小于Al 时（图6.6.3），局部受压承载力应符合下列规定：

$F_l\leqslant 0.9\left ( \beta _c\beta _lf_c+2\alpha \rho _v\beta _c_o_rf_y_v \right )A_l_n$ (6.6.3-1)

当为方格网式配筋时（图6.6.3a），钢筋网两个方向上单位长度内钢筋截面面积的比值不宜大于1.5，其体积配筋率ρv 应按下列公式计算：

$\rho _v+\frac{n_1A_s_1l_1+n_2A_s_2l_2}{A_c_o_rS}$ (6.6.3-2)

当为螺旋式配筋时（图6.6.3b），其体积配筋率ρv 应按下列公式计算：

$\rho _v=\frac{4A_s_s_1}{d_c_o_rS}$ (6.6.3-3)

式中：

$\beta$ :配置间接钢筋的局部受压承载力提高系数，可本规范公式（6.6.1-2）计算，但公式中Ab 应代之以Acor，且当Acor 大于Ab，取Ab；

$\alpha$ :间接钢筋对混凝土约束的折减系数，按本规范附录第6.2.16 条的规定取用；

$f_y_v$ :间接钢筋的抗拉强度设计值，按本规范第4.2.3 条的规定采用；

$A_c_o_r$ :方格网式或螺旋式间接钢筋内表面范围内的混凝土核心面积，其重心应与Al 的重心重合，计算中仍按同心、对称的原则取值；

$\rho$ :间接钢筋的体积配筋率；

$n1,A_s_1$ :分别为方格网沿l1 方向的钢筋根数、单根钢筋的截面面积；

$n2,A_s_2$ :分别为方格网沿l2 方向的钢筋根数、单根钢筋的截面面积；

$A_s_s_1$ :单根螺旋式间接钢筋的截面面积；

$d_c_o_r$ :螺旋式间接钢筋内表面范围内的混凝土截面直径；

$S$ :方格网式或螺旋式间接钢筋的间距，宜取30～80mm。

间接钢筋应配置在图6.6.3 所规定的高度h 范围内，方格网式钢筋，不应少于4 片；螺旋式钢筋，不应少于4 圈。柱接头，h 尚不应小于15d，d 为柱的纵向钢筋直径。
