绘图师导入从结构大师中导出的上部结构数据*.MBN文件或从基础大师的导出的基础结构数据*.MFN文件，生成的施工图文件可以保存为*.MBD格式，也可以导出为*.DWG文件和*.DXF文件。
导入结构数据文件时可使用主菜单 导入>导入MBN/MFN文件或点击快捷命令工具条 中的图标 。
点击文件名后图标 可选择导入文件的路径，打开已有的模型；

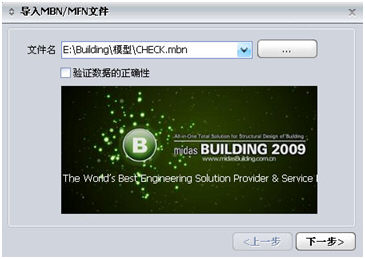

图3.1.2-1 导入MBN/MFN文件
验证数据的正确性：勾选复选框，程序在导入数据文件过程中自动验证构件（楼板、柱、梁、墙）的数据，如材料、内力信息、设计信息等是否正确，并按构件类型输出错误信息。用户应根据错误信息，修改结构模型后再次导入，直到验证所有数据都正确为止。

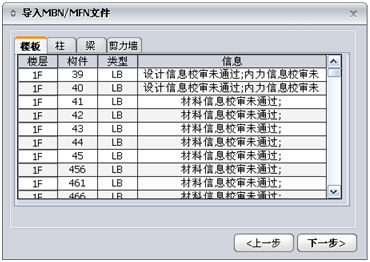

图3.1.2-2 构件数据验证信息
点击【下一步】，进入施工标准层定义界面。
中的图标
。
可选择导入文件的路径，打开已有的模型；
