在完成结构数据导入和数据正确性验证通过后，程序自动按照结构标准层的布置来划分施工标准层，一个结构标准层将被定义成一个施工标准层，多塔结构将对每个塔分别进行划分。

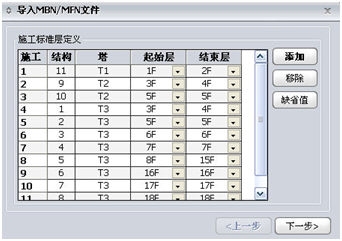

列表中给出了每个施工标准层所对应的塔号、楼层的起止层号，用户可以修改和添加施工标准层，但一个施工标准层里只能有一个结构标准层。

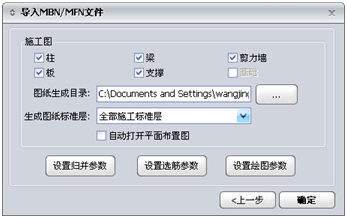

（4）施工图：选择要生成施工图的构件。

（5）图纸生成目录：生成的图纸默认保存在导入数据文件所在目录里，点击可选择其他路径。

（6）生成图纸标准层：在下拉菜单中选择要生成施工图的施工标准层，可以全部选择，也可以只选择某一层。如勾选下面的【自动打开平面布置图】，点击确定后，程序将自动打开第一个施工平面布置图。

  在生成施工图之前，可以对构件的归并参数、选筋参数及绘图参数进行设置，这些参数设置详见第3.3~3.5节介绍。

  点击【上一步】，可重新进入第3.1.2节导入界面；点击【确定】，在模型窗口中生成三维模型，在右侧视图列表中给出计算图形及施工图。

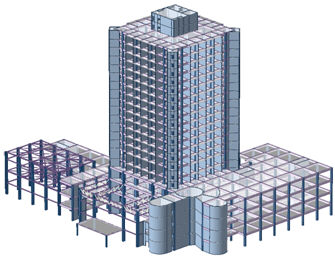

图3.2-3  三维模型及右侧图形选项

（1）施工标准层和结构标准层的区别：

  结构大师建模时使用的标准层称为结构标准层，同一结构标准层的平面布置应完全相同，但同一结构标准层在不同楼层中的荷载布置及使用材料可以不同。

  绘图师中程序自动划分施工标准层时，只按连续布置的结构标准层划分，未考虑虽使用相同结构标准层，但楼层的荷载布置或使用材料不同的情况，因此用户应根据上部结构模型的实际情况，决定是否调整施工标准层。

（2）属于同一施工标准层的各自然层必须属于同一个塔，且必须是连续的，若不符合上述条件时会有下图的报错信息。

图3.2-4  标准层分配不合理时信息

（3）所有构件的施工图都是以施工标准层来划分的，所以在定义施工标准层时，需要综合考虑各类构件的配筋结果。
