3.4.8  选筋数据库定义



区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
&emdash;
&emdash;
 &emdash; &emdash;
手册内容 Ver.110 R2 / No.2009-02

&emdash;

&emdash;
 &emdash; &emdash;

功能说明

勾选各构件选筋参数界面上的【优选钢筋库】并点击【自定义】按钮，打开选筋数据库定义对话框，如图3.4.8-1所示，可定义各截面的优选钢筋。在用户定义好优选钢筋库后，程序会根据用户定义的构件截面或厚度，匹配所在钢筋面积范围内的实配钢筋。

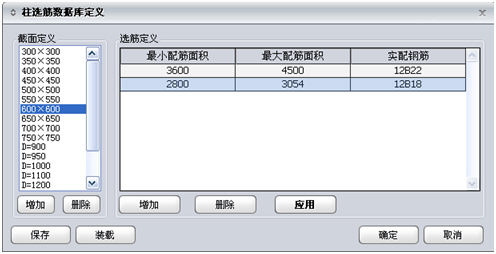

图3.4.8-1  选筋数据库定义

（1）截面定义

          列表中显示所有已定义的需优选钢筋的截面。

          增加：定义一个截面或厚度，如图3.4.8-2所示。

          删除：删除选中的表中截面，不再对此截面进行优选钢筋。



 图3.4.8-2  截面定义

（2）选筋定义

          对【截面定义】栏中选中的截面进行优选钢筋定义，一个截面可定义多个选筋方案。

          增加：对选中截面增加一个选筋方案，点击此按钮后，选筋定义栏中会增加一行，用户可对其进行修改保存。

          删除：删除在选筋定义栏中选中的一个选筋方案。

          应用：将当前设置的选筋数据应用到构件选筋中。

（3）操作

          保存：将当前定义的选筋数据方案保存到选筋数据库中。点击此按钮，弹出方案管理器对话框，如图3.4.8-3所示，输入方案名称保存。

          装载：调用方案数据库中已有的选筋数据方案，作为当前项目的优选钢筋设置值。

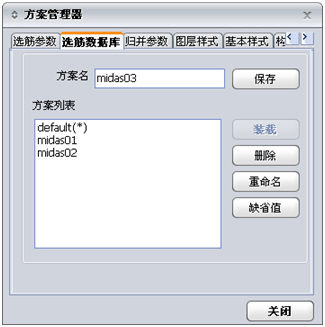

图3.4.8-3  方案管理器

（4）构件选筋定义

    1）板选筋库定义

①   定义板厚度

   点击截面定义栏下的【增加】按钮，弹出厚度定义对话框，定义需要进行优选钢筋的板厚度。

图3.4.8-4  板厚度定义

② 选筋定义

     在截面定义栏中选中一个板厚，根据选定的板厚度，定义计算配筋面积范围。

     最小配筋面积：定义计算配筋面积范围的最小值，单位：mm2。

     最大配筋面积：定义计算配筋面积范围的最大值，单位：mm2。

     底部实配钢筋：定义板底部实配钢筋，如A10@150。

     支座实配钢筋：定义板支座实配钢筋，如A10@150。

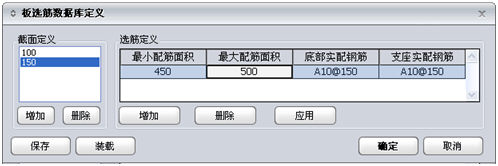

图3.4.8-5  板截面定义

如图3.4.8- 5所示：用户定义了一个板厚度为150mm，配筋面积的范围为450～500mm2，那么如果某块板厚度为150mm，底部X向或Y向的配筋面积在此配筋面积范围内（450≤As<500），程序将自动把此板的X向或Y向的实配钢筋选配为A10@150；如果某板支座的配筋面积在此配筋面积范围内（450≤As<500），程序将自动把此板的支座处的实配钢筋选配为A10@150。



注意事项

（1）定义板厚不能重叠；
（2）同一板厚内的配筋面积范围不能交叉。



2）梁选筋库定义

① 定义梁截面

点击截面定义栏下的【增加】按钮，弹出梁截面定义对话框，定义需要进行优选钢筋的梁截面尺寸。

图3.4.8-6  梁截面定义

 ② 选筋定义

  根据选定的梁截面尺寸，定义计算配筋面积范围。

  最小配筋面积：定义计算配筋面积范围的最小值，单位：mm2。

  最大配筋面积：定义计算配筋面积范围的最大值，单位：mm2。

  下部钢筋：定义梁底部实配钢筋，如3B20。

  上部钢筋：定义梁上部实配钢筋，如2B22+1B20。

  上部通长筋：定义梁上部实配通常钢筋，如2B22。

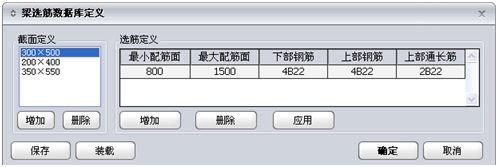

图3.4.8-7  梁选筋定义

如图3.4.8-7所示：用户定义了一个梁截面为300×500，配筋面积范围为800～1500mm2；如果某根梁截面为300×500，底部的配筋面积在此配筋面积范围内（800≤As<1500），程序将自动把此梁的底部实配钢筋选配为4B22；如果上部配筋面积在此配筋面积范围内（800≤As<1500），程序将自动把此梁的上部实配钢筋选配为4B22，同时自动把2B22作为通长筋。

注意事项

（1）同一梁截面不能重复定义；

（2）同一梁截面内的配筋面积范围不能交叉；

（3）下部钢筋、上部钢筋、通长筋定义同平法注写；

（4）下部钢筋只支持一种直径；

（5）上部钢筋应包含上部通长筋。



3）柱选筋库定义

      ① 定义柱截面

   点击截面定义栏下的【增加】按钮，弹出柱截面定义对话框，定义需要进行优选钢筋的柱截面尺寸。

图3.4.8-8  柱截面定义

     ② 选筋定义

  根据选定的柱截面，定义计算配筋面积范围。

      最小配筋面积：定义计算配筋面积范围的最小值，单位：mm2；

  最大配筋面积：定义计算配筋面积范围的最大值，单位：mm2；

  实配钢筋：定义柱全截面或各边实配钢筋。



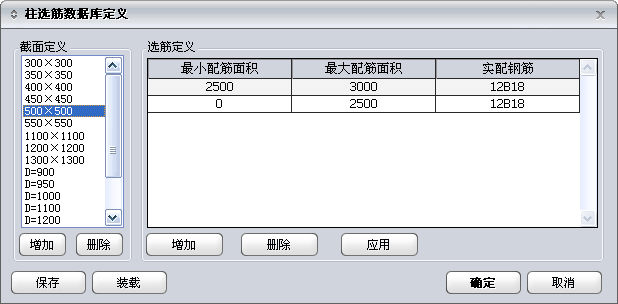

图3.4.8-9  柱选筋定义



 如图3.4.8-9所示：用户定义了一个柱截面为600×600，配筋面积范围为3600～4500mm2，那么如果某根柱截面为600×600，全部配筋面积在此配筋面积范围内（3600≤As<4500），程序将自动把此柱的实配钢筋选配为12B20。



注意事项

（1）同一柱截面不能重复定义；

（2）同一柱截面内的配筋面积范围不能交叉；

（3）如果钢筋直径全部相同，可一块表示，如8B18，如果角筋与边筋不同，可以表示为（一根角筋＋B边中间筋＋H边中间筋），边筋是单边的且不包括角筋。



4）剪力墙选筋库定义

   ① 定义墙厚度

点击截面定义栏下的【增加】按钮，弹出墙厚度定义对话框，定义需要进行优选钢筋的墙截面厚度。



图3.4.8-10  墙厚度定义

   ② 选筋定义

                     根据选定的墙厚度，定义计算配筋面积范围。

 最小配筋面积：定义计算配筋面积范围的最小值，单位：mm2。

 最大配筋面积：定义计算配筋面积范围的最大值，单位：mm2。

 水平分布筋：定义墙水平向实配钢筋，如A10@150。

 竖向分布筋：定义墙竖向实配钢筋， 如A10@200。

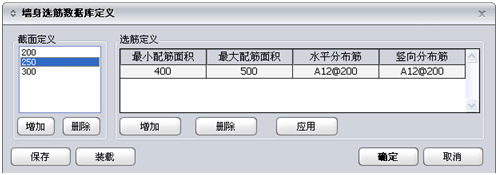

图3.4.8-11  墙选筋定义

如图3.4.8-11所示：用户定义了一个墙厚为250mm，配筋面积范围为400～500mm2，那么如果墙厚度为250mm，水平配筋面积在此配筋面积范围内（400≤As<500），程序将自动把此墙的水平分布钢筋选配为A12@200；如果竖向配筋面积在此配筋面积范围内（400≤As<500），程序将自动把此墙的竖向分布钢筋选配为A12@200。

注意事项

（1）同一墙厚不能重复定义；

（2）同一墙厚内的配筋面积范围不能交叉。

（3）墙水平向及竖向分布筋配筋排数由程序自动计算。



5）边缘构件选筋库定义

① 截面定义

选择边缘构件类型，点击截面定义栏下的【增加】按钮，弹出边缘构件截面定义对话框，定义需要进行优选钢筋的边缘构件截面尺寸。具体可参见国标平法图集04SG330。



图3.4.8-12  边缘构件截面定义

② 选筋定义

根据选定的边缘构件截面，定义计算配筋面积范围。

最小配筋面积：定义计算配筋面积范围的最小值，单位：mm2。

    最大配筋面积：定义计算配筋面积范围的最大值，单位：mm2。

实配钢筋：定义边缘构件的实配钢筋，如12B16。



图3.4.8-13  边缘构件选筋定义



如图3.4.8-13所示：用户定义了一个截面为250×250的约束翼墙T柱，配筋面积范围在3500～4072mm2内，那么如果某个边缘构件是截面为250×250的约束翼墙T柱，全部配筋面积在此配筋面积范围内（3500≤As<4072），程序将自动把此边缘构件的实配钢筋选配为16B18。

6）支撑选筋库定义：同柱选筋库定义，这里不再详细介绍。

注意事项

（1）定义边缘构件截面不能重叠；

（2）同一边缘构件截面内的配筋面积范围不能交叉；

（3）实配钢筋只支持一种钢筋直径。
