4.3.2  标高升降

[菜单路径] 平面布置 > 偏心调整 > 标高升降

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 —

—

手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明

本菜单功能是调整梁、板及筏板构件的标高。

4.3.2.1

板构件

功能说明

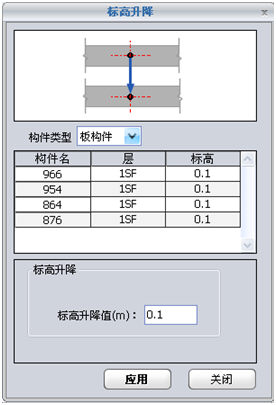

点击菜单项平面布置>偏心调整>标高升降。打开" 标高升降" 对话框，如图4.3.2.1所示：



图4.3.2.1  板构件标高升降



（1）构件类型：选择当前需要调整标高的构件类型。在平面图中选择要调整标高的板，则在列表中将显示所选板的构件号、楼层和标高等信息。

（2）标高升降值：输入板标高的升降值，点击【应用】按钮完成修改。



4.3.2.2

梁构件

功能说明

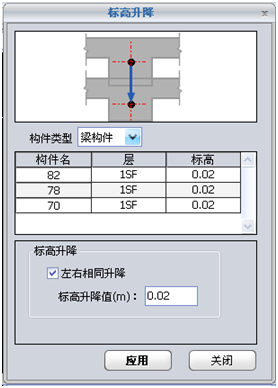

点击菜单项平面布置>偏心调整>标高升降，打开" 标高升降" 对话框，如图4.3.2.2所示：



图4.3.2.2  梁构件标高升降



（1）构件类型：选择需要调整标高构件的类型；在平面图中选择要调整标高的梁，则在列表中将显示所选梁的构件号、楼层和标高等信息。

（2）标高升降：选择梁左右两端是否相同升降，如勾选此项，则梁左右两端相同升降，只需输入一个标高值；不勾选此项，则应分别输入梁左右两端的标高值。点击【应用】按钮完成标高调整。



4.3.2.3

筏板构件

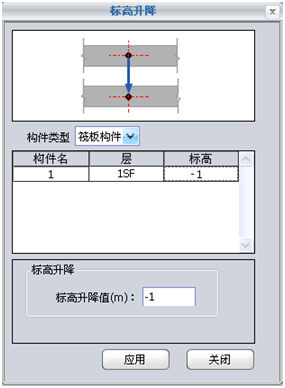

点击菜单项平面布置>偏心调整>标高升降。打开" 标高升降" 对话框，如图4.3.2.3所示。



图4.3.2.3  标高升降



（1）构件类型：选择当前需要调整标高的构件类型；在平面图中选择要调整标高的筏板，则在列表中将显示所选筏板的构件号、楼层和标高等信息。

（2）标高升降：输入筏板标高的升降值，点击【应用】按钮完成标高修改。
