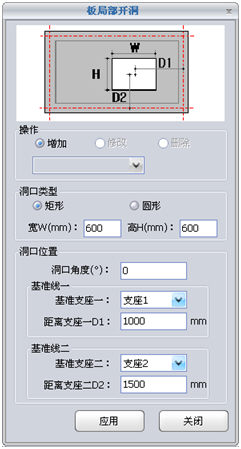

点击菜单项 平面布置>洞口布置>板局部开洞，打开"

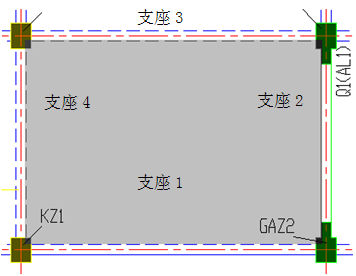

板局部开洞" 对话框，如图4.4.1-1所示，可对板进行局部开洞。在图中点击需布置洞口的板，选中的板边显示四个支座位置，在开洞对话框中定义开洞信息。
（1）操作：选择对板上洞口的操作类别，分为增加、修改及删除洞口。
（2）洞口类型：定义洞口类型。选择矩形时，需交互高度、宽度值；选择圆形时，需交互直径。
（3）洞口位置：输入洞口布置时旋转的角度，依据平面图中显示的板支座，选择洞口布置参考的基准线，分为基准支座一和基准支座二，选择基准支座时，图中相应的支座亮显，交互洞口与支座间的距离值。 |
