5.5.2  全简切换
[菜单路径] 钢筋配置 > 全简切换 > 墙身、墙梁、边缘构件
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
手册内容 Ver.110 R2 / No.2009-02


功能说明

适用于剪力墙截面注写方式的施工图,点选任意一个剪力墙构件,下面图示为不同构件(墙身、墙梁、边缘构件)的全简显示。

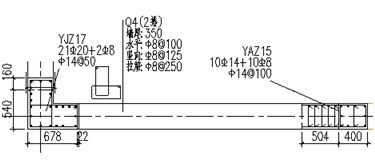

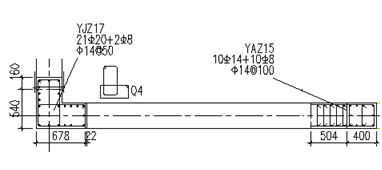

(a)全显示                                                                                                                                                                              (b)简化显

图5.5.2-1  墙身全简显示

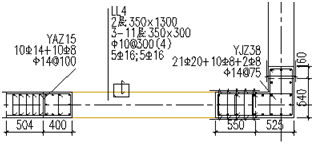

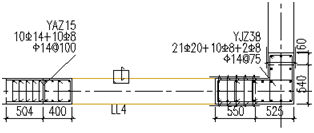

(a)全显示                                                                                                                   (b)简化显示

图5.2.2-2  墙梁全简显示





(a)全显示                                                                                       (b)简化显示

图5.5.2-3  边缘构件全简显示
