5.8.2 梁板式筏基基础平板施工图
 | |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
梁板式筏基基础平板施工图采用标准图集04G101-3 中的LPB平法标注方式，分别在不同编号的板中各选一块板，在其上使用集中标注和原位标注注写其截面尺寸和配筋等信息，示例如下： | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|

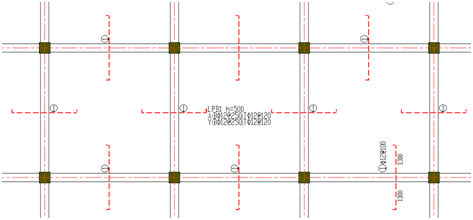

图5.8.2-1 基础平板LPB的平面注写 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
|
可使用主菜单钢筋配置>基础钢筋修改>筏板钢筋，并点选某块筏板，将弹出图5.8.2.2所示的钢筋修改对话框，用于修改板上部筋及底部贯通纵筋的钢筋值。 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
图5.8.2.2 筏板钢筋修改 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
输入完成后，点击【单个修改】或【同名修改】按钮，即可完成相应修改。 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
双击施工图中板集中标注内容或钢筋编号，将弹出图5.8.2.3对话框，可进行单独修改或同名批量修改筏板上部筋、底部筋及底部非贯通筋。 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
(a) 集中标注修改 (b) 非贯通筋修改 图5.8.2.3 钢筋修改 |
