| [菜单路径] 图形目录树>计算图形>柱计算图形>计算钢筋配筋率图 | |||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
| 功能说明 | |||||||||||||||||||||||||||
|
双击 " 计算钢筋配筋率图 " 选项，打开此图。 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|

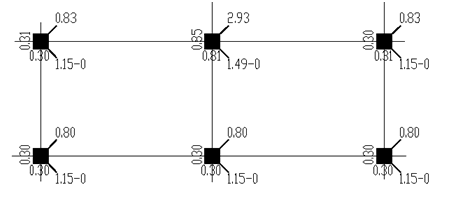

图6.3.2-1 柱计算配筋率图（单位：%） | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
在图中根据柱的计算钢筋面积，分别计算和给出了柱主筋和箍筋的配筋率，包括：柱全截面配筋率、柱每边计算配筋率和箍筋的体积配筋率。 图形输出示意如下： | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
图6.3.2-2 柱计算配筋率示意图 | |||||||||||||||||||||||||||
|
其中： A为全截面配筋率；B、C分别为柱长、宽两边的单边配筋率； D、E分别为柱加密区与非加密区箍筋的体积配箍率。 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
| 注意事項 | |||||||||||||||||||||||||||
|
（1）计算柱一边的配筋率时，所用钢筋面积为相应边包括角筋在内的钢筋面积； （2）体积配筋率指箍筋体积（箍筋总长乘单肢面积）与相应的砼体积的比率。复合箍筋应扣除重叠部分的箍筋体积，具体计算方法参见《混规》GB50010-2002第7.8.3条。 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||
|
