6.6.5  实配钢筋图
[菜单路径] 图形目录树>计算图形>独基承台计算图形>实配钢筋图
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明

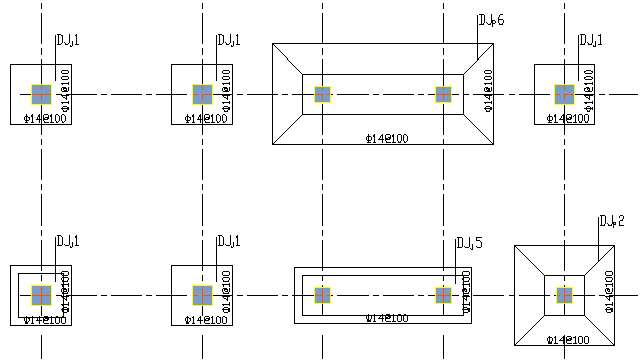

如图6.6.5所示，在独基/承台的实配钢筋图中，给出了每个基础的编号和配筋，基础每一边上的钢筋标注即表示该方向的配筋，包括钢筋的等级、直径和间距。



图6.6.5  独基/承台实配钢筋图
